วิศวกรรมเครื่องสร้างสะพานโมโนแจ็ค

แม่แรงไฮดรอลิกแบบปรับแรงตึงหลังวิศวกรรม

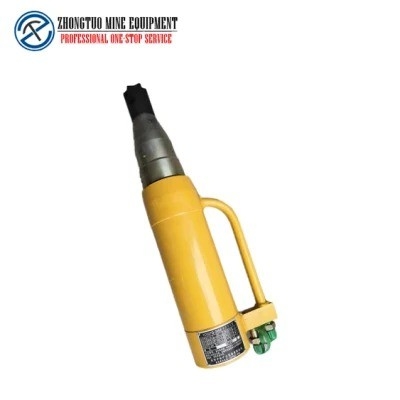

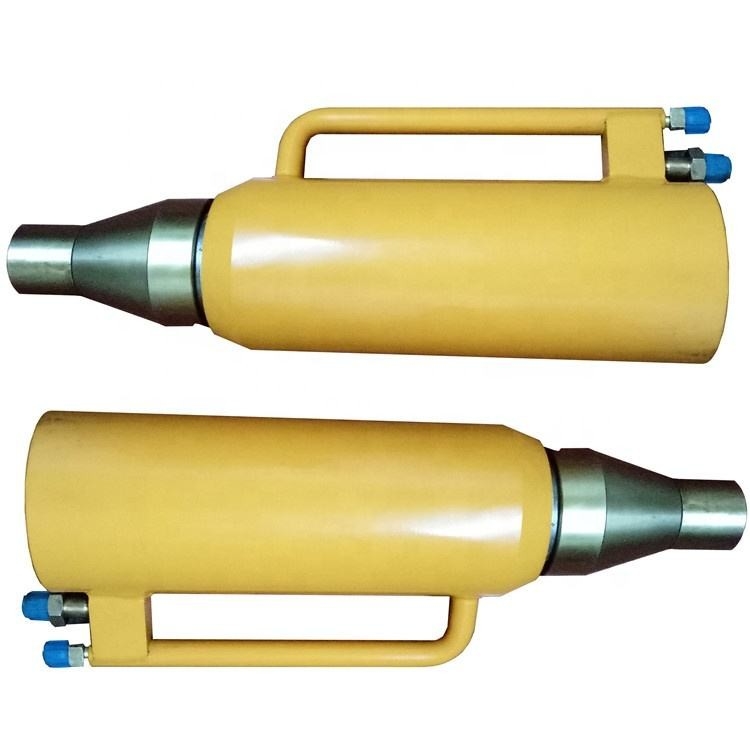

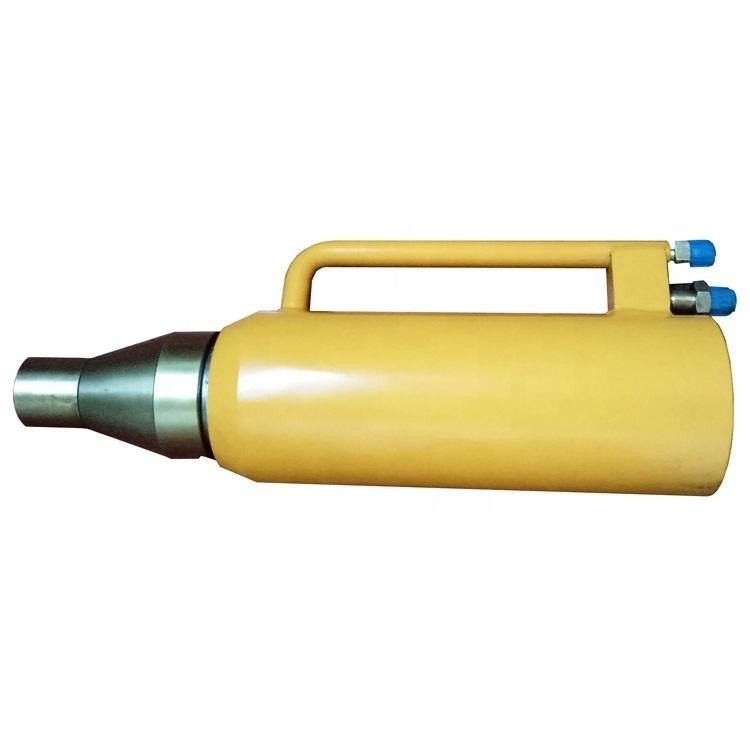

คำอธิบายของ Post Tension Mono Strand Stressing Jack

แม่แรงปรับความตึงเป็นแม่แรงพิเศษที่ใช้สำหรับการตึงเส้นเหล็กและเส้นเอ็นอัดแรงอื่นๆต้องใช้แจ็คปรับแรงตึงร่วมกับปั๊มน้ำมันปรับแรงตึง และกำลังสำหรับการดึงและกลับสู่ด้านบนนั้นมาจากน้ำมันแรงดันสูงของปั้มน้ำมันปรับแรงตึง

พารามิเตอร์ทางเทคนิคของแจ็คโมโน

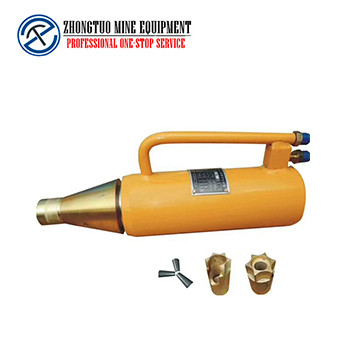

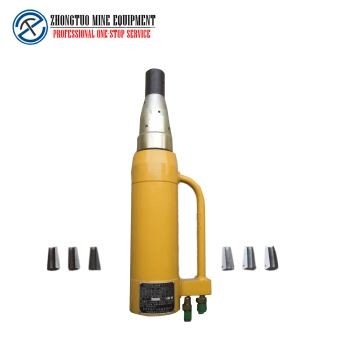

ส่วนประกอบของแจ็คโมโน

คุณสมบัติโครงสร้างแจ็คไฮดรอลิกหลังปรับความตึง

1. ทั้งกระบอกสูบแรงดึงและกระบอกสูบส่งคืนมีการปิดผนึกสองครั้งซึ่งช่วยเพิ่มความน่าเชื่อถือในการปิดผนึกกระบอกสูบขนาดเล็กและกระบอกสูบที่สอง กระบอกสูบขนาดเล็กและฝาปิดด้านหลัง และกระบอกสูบขนาดเล็กและวงแหวนเครื่องมือทั้งหมดเชื่อมต่อกันด้วยกุญแจเพื่อป้องกันการหมุนทั้งหมดถูกปิดผนึกด้วยแหวน Gree หรือแหวนสเตอร์ลิงและการปิดผนึกนั้นเชื่อถือได้

2. กระบอกสูบที่สองและหัวลูกสูบได้รับการออกแบบโดยรวม เพื่อหลีกเลี่ยงความเป็นไปได้ที่จะเกิดความล้มเหลวเนื่องจากการเชื่อมของตัวเครื่องทั้งสองหรือการเชื่อมต่อแบบเกลียวของตัวเครื่องทั้งสองเพิ่มความยากของเทคโนโลยีการประมวลผล แต่เพิ่มความน่าเชื่อถือ

3. การออกแบบที่ดีขึ้นของแหวนที่ทนต่อการสึกหรอและปลอกที่ทนต่อการสึกหรอช่วยหลีกเลี่ยงความเป็นไปได้ที่ประเภทการประกอบจะถูกบังคับให้ออกและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์

4. ชิ้นส่วนที่สำคัญภายใต้ความเค้นทั้งหมดทำจากโครงสร้างโลหะผสมคุณภาพสูงหรือเหล็กกล้าเครื่องมือเพื่อเพิ่มความแข็งและความแข็งแรง

ขอบเขตการใช้งานของแม่แรงไฮดรอลิกแบบปรับแรงตึงหลังอัดแรง

เมื่อปรับความตึง การทำงานจะคงที่ แรงดันน้ำมันสูงและแรงตึงมีขนาดใหญ่มีการใช้กันอย่างแพร่หลายในการก่อสร้างสะพานทางหลวง สะพานรถไฟ เขื่อนไฟฟ้าพลังน้ำ และอาคารสูง

จุดใช้งานของแม่แรงไฮดรอลิกหลังปรับความตึง

1. ก่อนต่อท่อน้ำมัน ต้องทำความสะอาดท่อน้ำมัน โดยเฉพาะส่วนหัวฉีด
2. แจ็คควรรัน 3-5 ครั้งโดยไม่ต้องโหลดก่อนใช้เพื่อไล่อากาศออกจากช่องภายใน
3. แจ็คเชื่อมต่อกับปั้มน้ำมันผ่านท่อน้ำมันแรงดันสูง และช่างไฟฟ้ามืออาชีพเชื่อมต่อปั้มน้ำมันกับแหล่งจ่ายไฟผ่านสายไฟ
4. เปิดปั๊มน้ำมันและเปิดเครื่องอย่างน้อย 3 นาที
5. แม่แรงลูกสูบตอบสนองไม่ต่ำกว่า 3 ครั้งหากมีการคลานสามารถเพิ่มเป็น 6 เท่าหากยังมีการคลานอยู่ ควรหยุดปั๊มเพื่อตรวจสอบและวิเคราะห์สาเหตุ
6. เมื่อแม่แรงและระบบปั๊มน้ำมันได้รับการสอบเทียบและก่อนที่จะทำการตึง แม่แรงจะต้องหมดหลังจากทุกอย่างเป็นปกติแล้ว การสอบเทียบและการปรับความตึงสามารถเริ่มต้นได้
