3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage

3 รู 4 รู 5 รู Anchorage Coupler 15.24mm 12.7mm Round Anchorage

ผลิตภัณฑ์ - อุปกรณ์เสริมสมอ
  • เน้น

    5 รู Anchorage Coupler

    ,

    Anchorage Coupler 15.24mm

    ,

    12.7mm Round Anchorage

  • ระบบอัตโนมัติ
    กึ่งอัตโนมัติ
  • PC Strand
    1-15 หลุม
  • แพคเกจการขนส่ง
    กล่องไม้
  • แบบฟอร์มลิ่ม
    2 ชิปหรือ 3 ชิป
  • ได้รับการรับรอง
    CE; ISO
  • วัสดุ
    เหล็กดัด
  • บริการหลังการขาย
    ติดตามคำแนะนำและบริการ
  • การรับประกัน
    หนึ่งปี
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    ZHONGTUO
  • ได้รับการรับรอง
    CE; ISO
  • จำนวนสั่งซื้อขั้นต่ำ
    1
  • เวลาการส่งมอบ
    7-15วัน
  • เงื่อนไขการชำระเงิน
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

3 รู 4 รู 5 รู Anchorage Coupler 15.24mm 12.7mm Round Anchorage

  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
รับราคา ติดต่อตอนนี้

Anchorage Coupler 15.24 12.7mm Round Anchorage 3 รู 4 รู 5 รู



พารามิเตอร์ทางเทคนิคของ อุปกรณ์ปรับความตึงสะพาน สมออัดแรง

ข้อมูลทางเทคนิคของ YJM13 Anchorage
ข้อมูลจำเพาะ หัวหน้าสมอ แผ่นแบริ่ง ท่อ การเสริมแรงแบบเกลียว แจ็คเครียด
ΦA บี สี่เหลี่ยม กลม ΦE(ID) ΦF ชม ΦG นู๋
ซีดี ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
ข้อมูลทางเทคนิคของ YJM15 Anchorage
ข้อมูลจำเพาะ หัวหน้าสมอ แผ่นแบริ่ง ท่อ การเสริมแรงแบบเกลียว แจ็คเครียด
ΦA บี สี่เหลี่ยม กลม ΦE
(ไอดี)		 ΦF ชม ΦG นู๋
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



แนะนำอุปกรณ์ปรับความตึงสะพาน สมออัดแรง



แองเคอเรจหมายถึงอุปกรณ์ยึดถาวรที่ใช้ในคอนกรีตอัดแรงเป็นเครื่องมือยึดในโครงสร้างหรือส่วนประกอบหลังตึงเพื่อรักษาความตึงของเส้นเอ็นอัดแรงและส่งไปยังภายในของคอนกรีตเรียกอีกอย่างว่าสมออัดแรงเครื่องมือ.
พุกสามารถแบ่งออกได้เป็น 2 ประเภทตามประเภทการใช้งาน:
(1): เครื่องมือยึดซึ่งติดตั้งอยู่ที่ปลายเส้นเอ็นอัดแรง และสามารถคงเส้นเอ็นอัดแรงให้อยู่ในสถานะยึดได้เสมอระหว่างกระบวนการปรับความตึงของเส้นเอ็นอัดแรง
พุกปลายรับแรงดึงยังสามารถแบ่งออกเป็นพุกชนิดหนีบ (YJM) สำหรับการดึงเกลียวเหล็กอัดแรง, พุกเหล็กเรียว (GZM) สำหรับการดึงลวดเหล็กที่มีความแข็งแรงสูง, พุกหัวแหลม (DM) สำหรับการดึงลวดเหล็กที่มีความแข็งแรงสูงหลังการมุ่งหน้า, น็อต (YGM) สำหรับการดึงเหล็กเส้นรีดสำเร็จแบบดึงตึง, พุกยึดหัวหล่อเย็น (LMZ) สำหรับการดึงมัดมัดลวดคู่ขนานแบบหลายเกลียว ฯลฯ ได้หลายประเภท
(2) ที่ยึดปลายตายตัว: จุดยึดที่ติดตั้งที่ปลายเส้นเอ็นอัดแรง ซึ่งมักจะฝังอยู่ในคอนกรีตและไม่ใช้สำหรับดึงแรงตึง หรือเรียกอีกอย่างว่า พุกบีบ หรือ พุก P

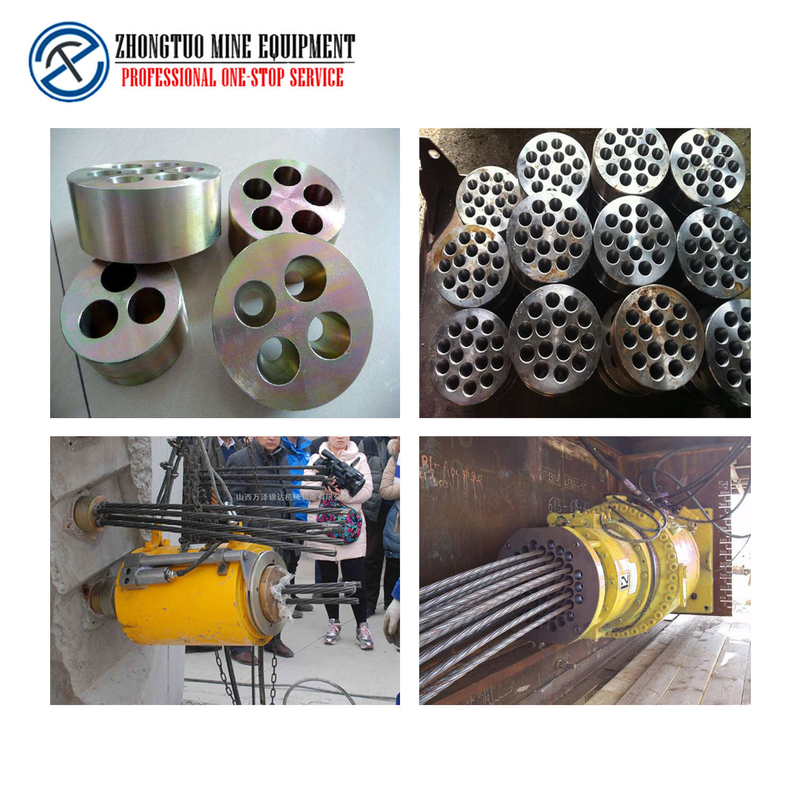

3 รู 4 รู 5 รู Anchorage Coupler 15.24mm 12.7mm Round Anchorage 0

มีประสิทธิภาพความผิดพลาดในตัวเองที่ดี การก่อสร้างและการใช้งานที่สะดวก ค่าสัมประสิทธิ์ประสิทธิภาพการทอดสมอสูง และความน่าเชื่อถือ



ขอบเขตการใช้งานของ Anchor Prestressed Prestressed
(1).สำหรับอาคาร: บ้านพักอาศัย อาคารพาณิชย์ อาคารสูง
(2).สำหรับวิศวกรรมเทศบาล: รถไฟ ทางหลวง Over Head Fast Speed ​​Way, Metro Way, High-speed Railway ฯลฯ
(3).สำหรับโครงการ: การขุด การตอกเสาเข็ม ฐานราก การเสริมแรงลาดและหิน สถานีไฟฟ้าพลังน้ำ วิศวกรทอดสมอ โครงการอนุรักษ์น้ำ ถังน้ำมันหรือก๊าซ เป็นต้น

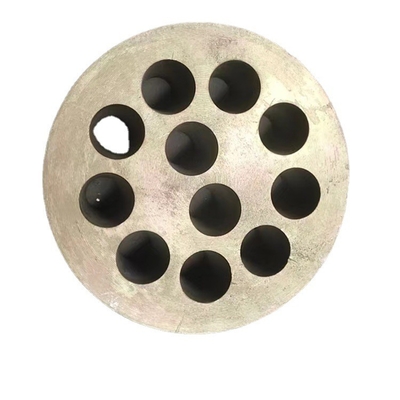

3 รู 4 รู 5 รู Anchorage Coupler 15.24mm 12.7mm Round Anchorage 1



คุณสมบัติของ Anchors หลายเส้น

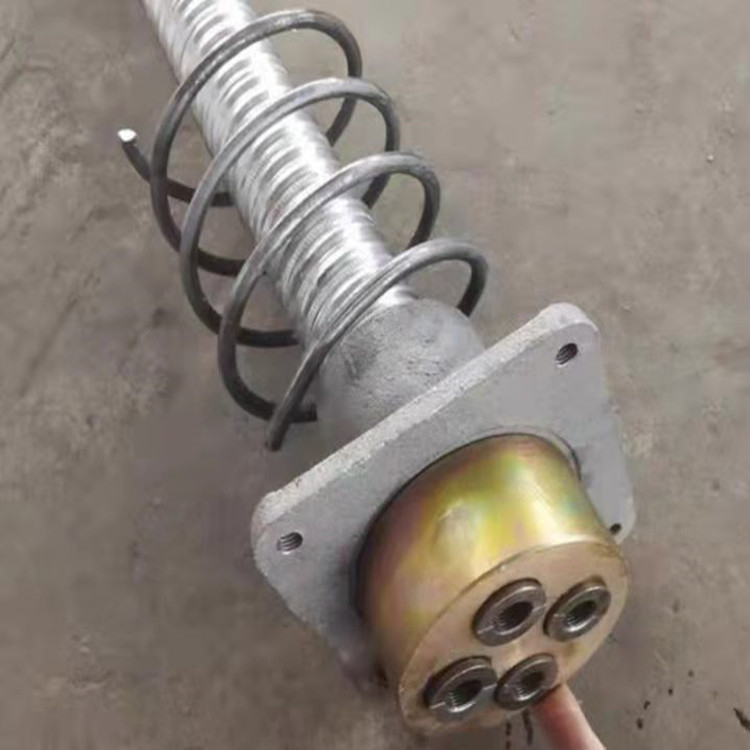

ระบบจุดยึด YJM ประกอบด้วยระบบจุดยึดปลายแบบเค้น (รวมถึงหัวยึดจุดยึดแบบจุดแข็ง / บล็อก, ลิ่มสมอ, แผ่นแบริ่งสมอ, แหวนเสริมเหล็กเกลียว) และระบบจุดยึดปลายตาย (จุดยึด) (รวมถึงจุดยึดปลายตาย, ลิ่มสมอ, เหล็ก จาน, แหวนเสริมเหล็กเกลียว).มีการใช้กันอย่างแพร่หลายในการก่อสร้างก่อนการเค้นและการสร้างแรงตึงหลัง



ข้อดีของ Anchors หลายเส้น



(1).ชนิด: หลุมเดียว หลายหลุม;วงกลมแบน

(2).ชิ้นส่วน: Anchor Ring/Plate, Wedge, Base Plate ฯลฯ

(3).มีประสิทธิภาพการยึดสูงและประสิทธิภาพที่ดีมาก

(4).เราสามารถผลิตพุกและอุปกรณ์อัดแรงทุกชนิดตามความต้องการและแบบของคุณ

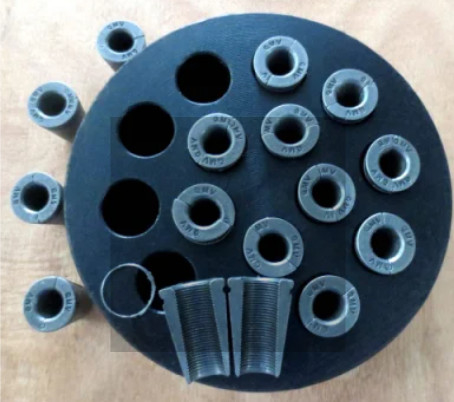

3 รู 4 รู 5 รู Anchorage Coupler 15.24mm 12.7mm Round Anchorage 2

เคล็ดลับอุ่นๆ
1. ควรเก็บพุกไว้อย่างเหมาะสม และไม่เกิดสนิม น้ำ และของกระจุกกระจิกอื่น ๆ ในการใช้งาน
2. ใช้น้ำมันหล่อลื่นบนพื้นผิวด้านนอกของคลิปเครื่องมือและพื้นผิวด้านในของรูเทเปอร์ของแผ่นยึดก่อนใช้งาน และมักจะเอาเศษบนพื้นผิวของคลิป
3. ควรใช้มาตรการด้านความปลอดภัยในระหว่างการตึงและไม่มีใครสามารถยืนหลังแม่แรงตึงได้
4. ระบบพุกควรใช้ร่วมกันและไม่สามารถผสมกับระบบอื่นได้
