เครื่องปั๊มคอนกรีต คือ เครื่องที่ใช้ท่อแนวราบหรือแนวตั้ง เพื่อขนคอนกรีตไปยังจุดท่วมอย่างต่อเนื่องสามารถขนคอนกรีตได้ทั้งแนวราบและแนวตั้งในเวลาเดียวกัน และทํางานอย่างน่าเชื่อถือปั๊มคอนกรีตเหมาะสําหรับสถานการณ์ที่ปริมาณคอนกรีตใหญ่, วงจรการทํางานยาว, และระยะทางการสูบและความสูงใหญ่มันเป็นหนึ่งในอุปกรณ์สําคัญในการก่อสร้างอาคารสูง.
1วัตถุประสงค์ การจัดหมวดหมู่และจํานวนของปั๊มคอนกรีตและรถบรรทุกปั๊มคอนกรีต
ปั๊มคอนกรีตแบ่งออกเป็นสามประเภท ตามโครงสร้างของวาล์วกระจาย: วาล์วท่อ, วาล์วประตูและวาล์วหมุนปัจจุบันที่ใช้กันทั่วไปคือปั๊มคอนกรีตไฮดรอลิกที่มีวาล์วท่อพิสตองสองกลมและวาล์วประตูส่วนนี้เน้นกับสองประเภทของปั๊มคอนกรีต
ตามขนาดของความเคลื่อนไหว พวกเขาสามารถแบ่งออกเป็นขนาดเล็ก (ความเคลื่อนไหวของปั๊มน้อยกว่า 30m3/h)ปั๊มคอนกรีตขนาดกลาง (ปั๊มพัด 30-80m3/h) และปั๊มคอนกรีตขนาดใหญ่ (ปั๊มพัดมากกว่า 80m3/h).
ตามรูปแบบการขับเคลื่อนมันสามารถแบ่งออกเป็นปั๊มคอนกรีตไฟฟ้าและปั๊มคอนกรีตเผาไหม้ภายใน
ตามรูปแบบการเคลื่อนไหว มันแบ่งออกเป็นปั๊มคอนกรีตที่ติดตั้ง, รถยนต์และปั๊มคอนกรีตที่ขับเอง (รถบรรทุกปั๊มคอนกรีต)ปั๊มคอนกรีตที่ตั้งอยู่ส่วนใหญ่ถูกขับเคลื่อนโดยมอเตอร์ไฟฟ้าและเหมาะสําหรับสถานที่ก่อสร้างที่มีปริมาณงานมากและการเคลื่อนไหวน้อย. ปั๊มคอนกรีตติดรถยนต์ติดรถยนต์ คือปั๊มที่ติดบนรถขนส่งที่เรียบง่าย เนื่องจากมันพร้อมล้อ มันสามารถเคลื่อนย้ายได้ง่ายในสถานที่ก่อสร้าง และถักและดึงบนถนนรูปแบบนี้ใช้กันทั่วไปในประเทศของเรา.
2โครงสร้างและหลักการทํางานของปั๊มคอนกรีต

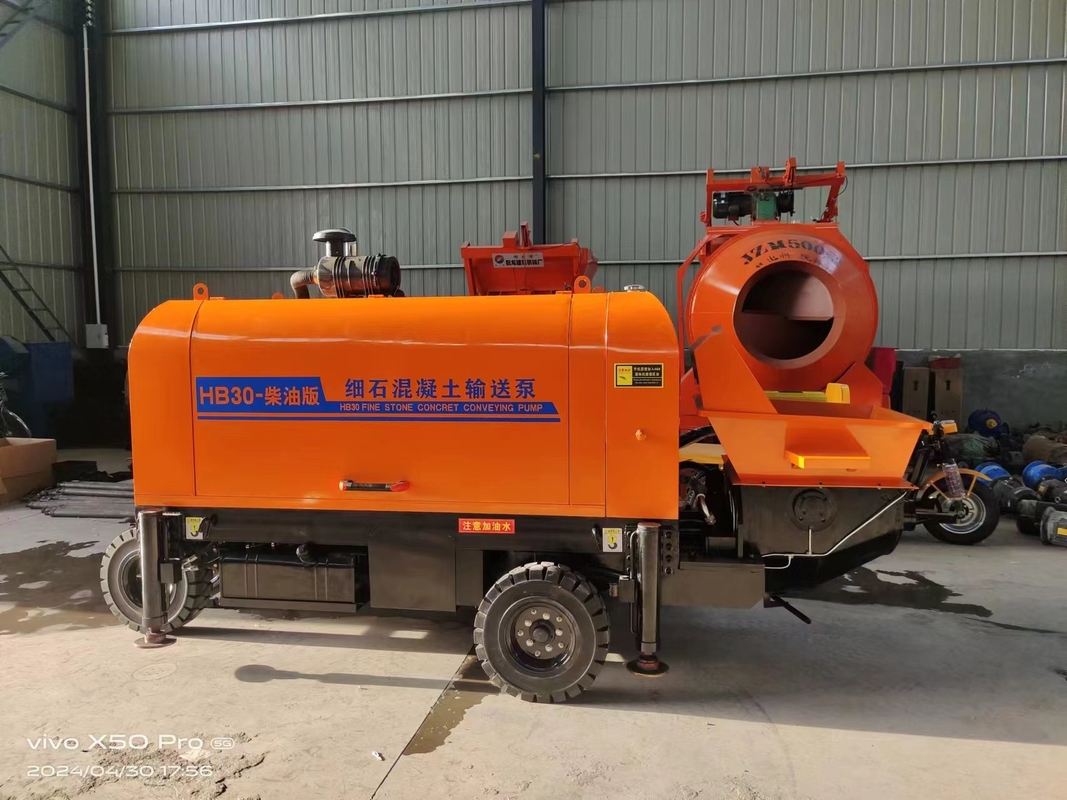

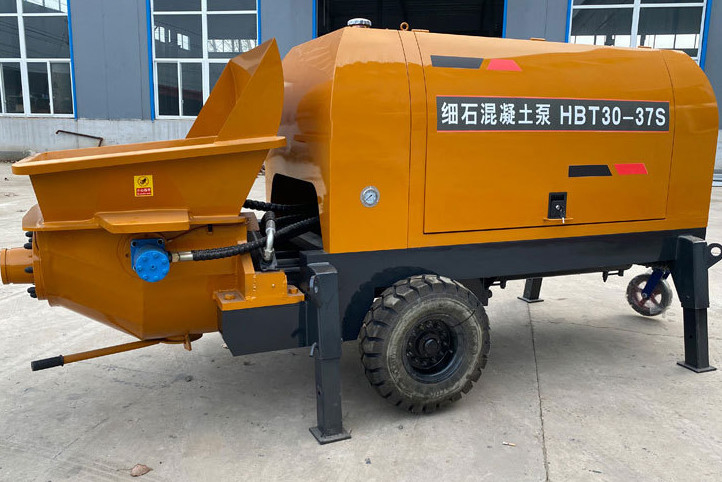

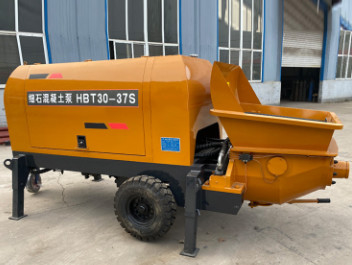

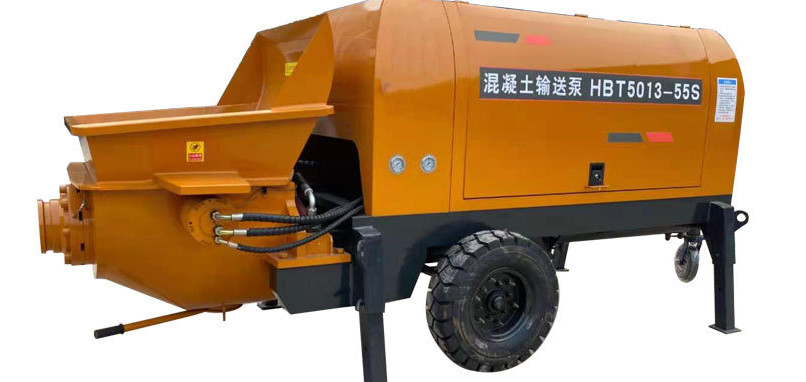

ปั๊มส่งคอนกรีตติดรถยนต์ HBT60 เป็นปั๊มคอนกรีตไฮดรอลิกสองกลมพิสตันที่ขับเคลื่อนโดยเครื่องยนต์ดีเซล ระบบปั๊มใช้วงจรน้ํามันปิด, การควบคุมกําลังคงที่และมีฟังก์ชันของการควบคุมความเร็วแบบไฮดรอลิก stepless และปริมาณการส่งคอนกรีต. ปั๊มประกอบด้วยส่วนใหญ่ของหน่วยพลังงาน เครื่องยัดคอนกรีต วาล์วกระจายคอนกรีต เครื่องผสมคอนกรีต ระบบไฮดรอลิก ระบบควบคุมอิเล็กทรอนิกส์ระบบหล่อลื่นและกลไกการเดินทางสนับสนุน.
1 เครื่องผสม; 2 รวม Hopper; 3 ถังน้ํามันไฮดรอลิก; 4 วาล์วไฮดรอลิก; 5 ระบบเย็น; 6 ปั๊มไฮดรอลิก; 7 เครื่องยนต์; 8 กรอบ; 9 ล้อกาด; 10 ขา; 11 ระบบไฟฟ้า12 ระบบปั๊ม; 13 สะพานขนส่ง
1) อุปกรณ์พลังงาน

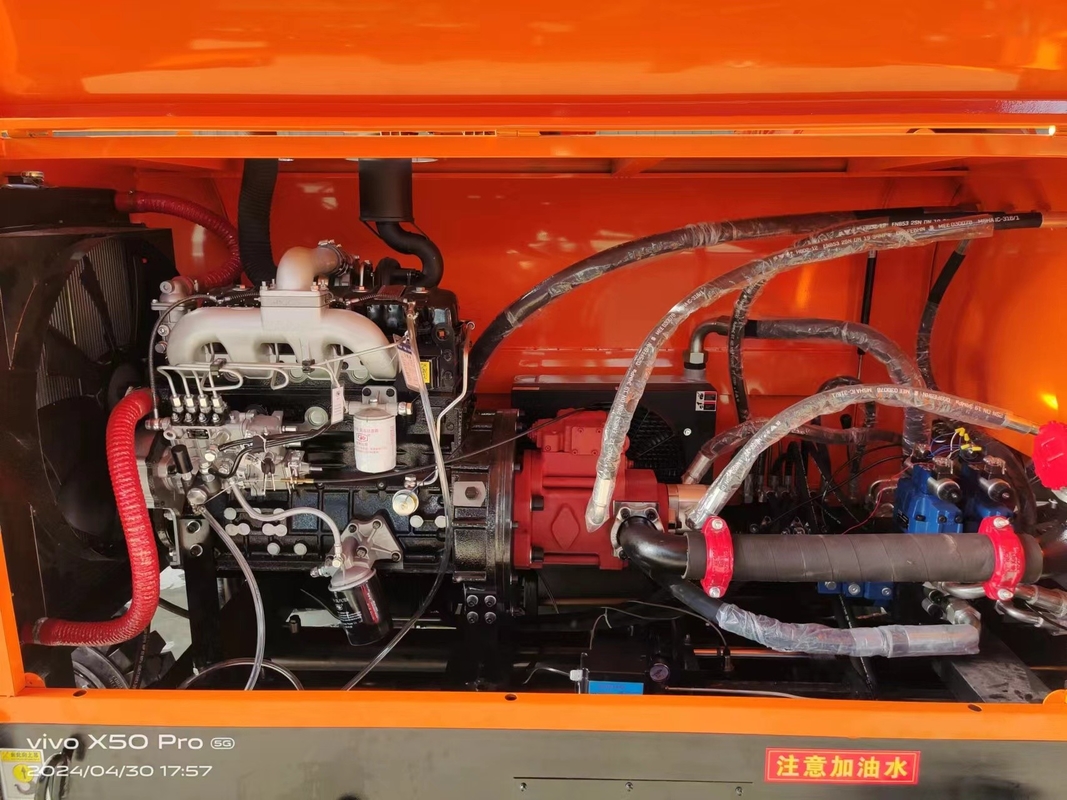

อุปกรณ์พลังงานปั๊มบอนกรีตมีสองประเภท: เครื่องยนต์ดีเซลและมอเตอร์ไฟฟ้า. มันประกอบด้วยเครื่องยนต์ดีเซล (หรือมอเตอร์ไฟฟ้า) 1, การเชื่อมต่อ 2, พื้นฐานปั๊ม 3, ปั๊มหลัก 4 และปั๊มเกียร์ 5.พลังงานของเครื่องยนต์ (มอเตอร์) และการเลือกปั๊มน้ํามันหลักต้องตรงกัน. ปั๊มน้ํามันหลักใช้ปั๊มปั่นปรับปรุงพิสตองแกน ปริมาณการไหลออกเป็นสัดส่วนกับความเร็วขับเคลื่อนและการย้ายของปั๊ม และสามารถแตกต่างกันอย่างไม่ช้าระหว่างสูงสุดและศูนย์มันมีการควบคุมพลังงานแบบคงที่, การตัดความดันและฟังก์ชันการปรับระดับการไหลของไฟฟ้า
ภาพแผนกโครงสร้างหน่วยพลังงาน
a. หน่วยพลังงานเครื่องยนต์ดีเซล; b. หน่วยพลังงานเครื่องยนต์ไฟฟ้า
1 เครื่องยนต์ดีเซล (หรือมอเตอร์ไฟฟ้า) 2 เครื่องยัด 3 ฐานปั๊ม 4 ปั๊มน้ํามันหลัก 5 ปั๊มเกียร์
2) อุปกรณ์ปั๊ม
ระบบปั๊มเป็นเครื่องขับเคลื่อนพลังงานที่แปลงพลังงานไฮดรอลิกเป็นพลังงานกลฟังก์ชันของมันคือการผลักดันคอนกรีตเพื่อเอาชนะความต้านทานของท่อและถึงสถานที่หลั่ง.
อุปกรณ์ปั๊มส่วนใหญ่ประกอบด้วยกล่องหลักสอง 1, 2, ถังน้ํา 3, อุปกรณ์ย้อนหลัง 4, สองกล่องคอนกรีต 5, 6, สองปั๊มกล่องคอนกรีต 7, 8, แอมสวิง 9,2 กระบอกสวิง 10, 11, มันประกอบด้วยวาล์วกระจาย 13 (ยังเรียกว่าท่อ S), ท่าปล่อย 14 และฮอปเปอร์ 15.
1, 2 กระปุกน้ํามันหลัก; 3 ถังน้ํา; 4 กลไกย้อนหลัง; 5, 6 กระปุกคอนกรีต;
7, 8 บันไส้คอนกรีต; 9 แขนสวิง; 10, 11 บันไส้สวิง; 12 แผ่นแว่นตา;
13 วาล์วกระจาย; 14 ท่าออก; 15 hopper
พิสตัน 7 และ 8 ของกระบอกคอนกรีตเชื่อมต่อกับสตาร์พิสตันของกระบอกหลัก 1 และ 2 ตามลําดับ กระบอกหลักทําการเคลื่อนไหวแบบสลับภายใต้การกระทําของน้ํามันไฮดรอลิกเมื่อกระบอกหนึ่งเคลื่อนไปข้างหน้า, กระปุกอื่น ๆ ถอน; ทางออกของกระปุกคอนกรีตถูกเชื่อมต่อกับ hopper, และปลายหนึ่งของวาล์วกระจายมันถูกเชื่อมต่อกับท่าออก,และปลายอีกส่วนหนึ่งเชื่อมต่อกับแขนสวิงผ่านแกน splineภายใต้การกระทําของกระบอกสวิง มันสามารถสวิงซ้ายและขวา
เมื่อปั๊มวัสดุคอนกรีต, ภายใต้การกระทําของกล่องน้ํามันหลัก, พิสตัน 7 เดินหน้าและพิสตัน 8 ย้อนหลัง.วาล์วจําหน่าย 13 เชื่อมต่อกับกระบอกคอนกรีต 5, และกระบอกคอนกรีต 6 ถูกเชื่อมต่อกับฮอปเปอร์. ในวิธีนี้, พิสตัน 8 ถอนตัวเพื่อดูดวัสดุคอนกรีตในฮอปเปอร์ในกระบอกคอนกรีต,และพิสตัน 7 เคลื่อนย้ายไปข้างหน้าเพื่อส่งวัสดุคอนกรีตในกระบอกคอนกรีตในวาล์วกระจายและปั๊มมันออกเมื่อพิสตองคอนกรีต 8 กลับไปที่ปลายการตี, อุปกรณ์ย้อนหลัง 4 ในถังน้ํา 3 ถูกกระตุ้น, กระปุกหลัก 1 และ 2 เป็นย้อนหลัง,และกระบอกสวิง 10 และ 11 ถูกย้อนกลับในเวลาเดียวกัน, ดังนั้นvalve การกระจาย 13 ถูกเชื่อมต่อกับกระบอกคอนกรีต 6 และกระบอกคอนกรีต 5 เชื่อมต่อกับ hopper, ในเวลานี้, พิสตอง 7 ย้ายกลับและพิสตอง 8 ย้ายไปข้างหน้า.วงจรนี้บรรลุการปั๊มต่อเนื่อง.
3) วาล์วกระจายคอนกรีต
ฟังก์ชันของวาล์วกระจายคือการควบคุมเส้นทางการไหลของคอนกรีตในโฮปเปอร์, กระปุกคอนกรีตสองกระปุกและท่อส่งวาล์วกระจายเป็นองค์ประกอบหลักของปั๊มคอนกรีตพิสตันความแตกต่างหลักในโครงสร้างของปั๊มคอนกรีตคือวาล์วกระจายการสูญเสียแรงดันและวงกว้างของการใช้งานของปั๊มคอนกรีตเช่นการวางวางของกระบะและอุปกรณ์ผสม, รูปแบบการออกของปั๊ม, ประสิทธิภาพของปริมาณการขนส่ง, ความน่าเชื่อถือของงาน, ฯลฯ;90% ของความล้มเหลวในการปั๊มคอนกรีต เกิดขึ้นที่วาล์วกระจาย.
กระปุกสองกระปุกของปั๊มคอนกรีตแบ่งกระปุกเก็บและกระปุกสองกระปุกอยู่ในกระบวนการดูดและกระบวนการปล่อยตามลําดับซิลินเดอร์การทํางานในชักชักถูกเชื่อมต่อกับ hopperกระปุกทํางานในชักการปล่อยของเชื่อมต่อกับท่อการส่ง ดังนั้นวาล์วกระจายกระจายควรมีฟังก์ชันของสองตําแหน่งสี่ทาง (ผ่าน hopperสองกล่องและท่อส่ง).
วาล์วจําหน่ายสามารถแบ่งออกเป็นสามประเภท: วาล์วหมุน, วาล์วประตูและวาล์วท่อวาล์วกระจายที่ใช้กันทั่วไปในปั๊มคอนกรีตไฮดรอลิก คือ วาล์วประตูและวาล์วท่อ.
4) กระบะและระบบผสม
ระบบกระบวนการและกระบวนการประกอบด้วย: กระบวนการ 4, ส่วนประกอบของแกนกระบวนการ 9, 10, 11, อุปกรณ์ส่ง 13 และอุปกรณ์ปรับน้ํามัน
a. โครงสร้าง Hopper; b. เครื่องกลไกกระตุ้น
1 หน้าจอ; 2 แผ่นหลัง; 3 โฮกหยุด; 4 ร่าง Hopper; 5 ประตูวัสดุ;
6.ส่วนบนของกระเป๋ากระเป๋า; 7. หลังคาปลาย; 8. ที่นั่งหมุน; 9. ปีกผสมซ้าย; 10.
11 ปีกผสมขวา; 12 มอเตอร์ฐาน; 13 มอเตอร์ผสม
ปริมาตรของโฮปเปอร์ควรปรับตัวให้เหมาะสมกับความจุของปั๊มบอนกรีตส่วนบนของฮอปเปอร์พร้อมกับจอกรีดเพื่อป้องกันชิ้นส่วนใหญ่ของก้อนหินหรือเศษขยะจากการเข้าสู่ฮอปเปอร์มีใบผสมในกระบวนการที่ทําการผสมผสานคอนกรีตในระดับรอง และมีหน้าที่การให้อาหารในการผลักผสมคอนกรีตไปยังประตูวาล์วกระจายคอนกรีต
5) การสนับสนุนปั๊มและกลไกการเดินทาง
เครื่องสนับสนุนและเครื่องเคลื่อนที่ประกอบด้วยชาสซี่, แกน (รวมล้อเดิน), ล้อนําและออทริกเกอร์
ชาซีเป็นองค์ประกอบพื้นฐานสําหรับการเชื่อมต่อส่วนประกอบต่างๆ ของปั๊มลาก มันถูกผสมด้วยโปรไฟล์และแผ่นเหล็ก และมีบทบาทสนับสนุนในการสนับสนุนส่วนประกอบแต่ละส่วนด้านหน้าของชัสซี่เชื่อมต่อกับ hopper, และมีรถยนต์ติดอยู่ด้านหลัง สามารถขนปั๊มรถยนต์ติดมาจากสถานที่ก่อสร้างหนึ่งไปยังสถานที่ก่อสร้างอีกแห่ง
รูป 4-40 โครงสร้างกรอบพื้นฐาน
1. ที่นั่งติดตั้งกระบอก; 2. หมุนติดตั้งถังน้ํามันไฮดรอลิก; 3. การสนับสนุนบล็อกวาล์วหลัก; 4. ที่นั่งติดตั้งถังน้ํา;
5 ฐานติดตั้งเครื่องยนต์ดีเซล; 6 ฐานกล่องแบตเตอรี่; 7 แผ่นติดตั้งล้อนํา; 8 รถยนต์; 9 ขาเคลื่อนย้าย
10 กล่องเครื่องมือ; 11 ฐานติดรถ; 12 กรอบ
6) อุปกรณ์ปั๊มน้ํา
อุปกรณ์ปั๊มน้ําเป็นอุปกรณ์ล้างน้ําที่ใช้ปั๊มลากระป๋องประตูเพื่อทําความสะอาดท่อและปั๊ม. มันประกอบด้วยถังน้ํา, เครื่องกรองน้ํา, เครื่องวัดความดันน้ํา, ถังน้ํามัน,กล่องตู้น้ําสี่ทาง, วาล์วระบาย, วาล์วดูด, ฯลฯ
รูป 4-41 โครงสร้างอุปกรณ์ปั๊มน้ํา
1 ถังน้ํา; 2 เครื่องกรองน้ํา; 3 เครื่องวัดความดันน้ํา; 4 กระปุกน้ํามัน; 5 กล่องตู้สี่ทางของวาล์วน้ํา
6, 7 วาล์วการปล่อย; 8, 9 วาล์วดูด; A, B เข้าและออกน้ํามัน; C เข้าน้ํา; D ออกน้ํา
7) ระบบเย็น
มีวิธีการทําความเย็นสําหรับน้ํามันไฮดรอลิก 3 แบบ คือ การทําความเย็นด้วยน้ํา การทําความเย็นด้วยอากาศ และการทําความเย็นด้วยอากาศ + การทําความเย็นด้วยน้ําวิธีการเย็นที่แตกต่างกัน สามารถเลือกได้ตามความแตกต่างของภูมิอากาศในภูมิภาคและสภาพการก่อสร้าง.
รูป 4-42 ภาพลักษณะที่เรียบง่ายของระบบเย็นน้ํา
1-ช่องเข้าและช่องออกของน้ํา; 2-วาล์ว; 3-ท่อกลับน้ํามัน; 4-เครื่องเย็น; 5-ท่อเข้าน้ํามัน
รูป 4-43 ระบบเย็นอากาศ
เครื่องระบายอากาศ 1 เครื่อง; มอเตอร์ไฮดรอลิก 2 เครื่อง; แฟน 3 เครื่อง; ท่อ 4 เครื่อง
