YDC Types Stressing Hydraulic Hollow Core Jack Multi Strand Post Tensioning Jack

YDC Types ตอกย้ำแจ็คแกนกลวงไฮดรอลิก Multi Strand Post Tensioning Jack

ผลิตภัณฑ์ - ระบบสแตรนด์แจ็ค
  • เน้น

    แจ็คแกนกลวงไฮดรอลิกเน้นย้ำ

    ,

    ประเภท YDC แจ็คแกนกลวงไฮดรอลิก

    ,

    แจ็คปรับแรงตึงหลายเส้น

  • วัสดุ
    โลหะผสมเหล็ก, เหล็กหล่อ, เหล็ก, พลาสติก
  • จังหวะ
    200mm
  • แจ็คคาปาซิต
    650 KN ถึง 6000KN
  • สี
    สีเหลือง
  • ใช้เส้นผ่านศูนย์กลางของ PC Strand และ Steel
    15.7 มม. 15.24 มม. 12.7 มม. 12.9 มม. 9.52 มม
  • HS Code
    841221000
  • บริการหลังการขาย
    ติดตามคำแนะนำและบริการ
  • การรับประกัน
    หนึ่งปี
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    ZHONGTUO
  • ได้รับการรับรอง
    CE ISO
  • จำนวนสั่งซื้อขั้นต่ำ
    1 ชิ้น
  • ราคา
    negotiated
  • รายละเอียดการบรรจุ
    กล่องไม้
  • เวลาการส่งมอบ
    7-15 วัน
  • เงื่อนไขการชำระเงิน
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

YDC Types ตอกย้ำแจ็คแกนกลวงไฮดรอลิก Multi Strand Post Tensioning Jack

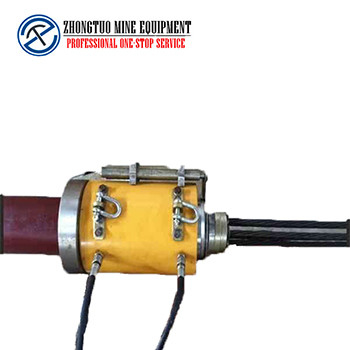

  • YDC Types Stressing Hydraulic Hollow Core Jack Multi Strand Post Tensioning Jack

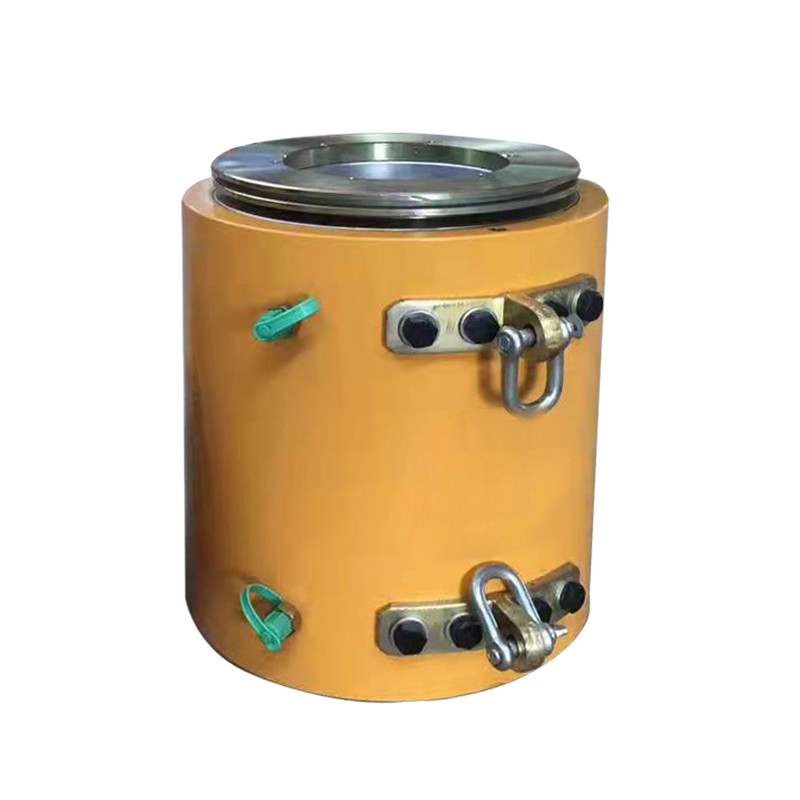

  • YDC Types Stressing Hydraulic Hollow Core Jack Multi Strand Post Tensioning Jack

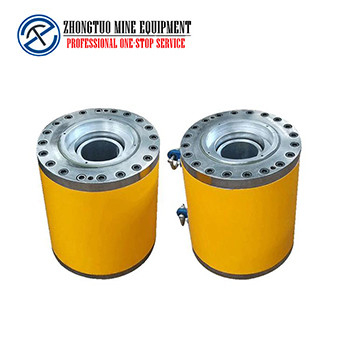

  • YDC Types Stressing Hydraulic Hollow Core Jack Multi Strand Post Tensioning Jack

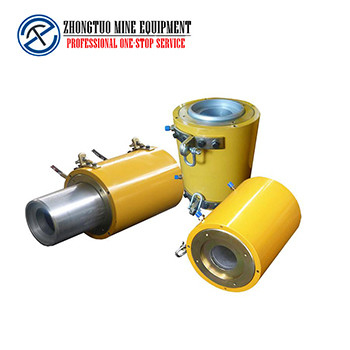

  • YDC Types Stressing Hydraulic Hollow Core Jack Multi Strand Post Tensioning Jack

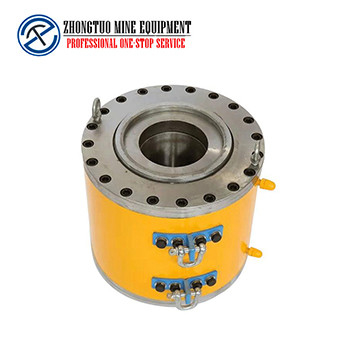

  • YDC Types Stressing Hydraulic Hollow Core Jack Multi Strand Post Tensioning Jack
รับราคา ติดต่อตอนนี้
ขั้นตอนการทำงานของแม่แรงไฮดรอลิกแกนกลวง
เมื่อทำการตึงเส้นเอ็นอัดแรง ช่องเติมน้ำมันของหัวฉีดกระบอกปรับแรงตึงและการส่งคืนของน้ำมันของหัวฉีดของกระบอกแม่แรง กระบอกแม่แรง ปลอกต่อ และปลอกรองรับจะเชื่อมต่อเข้าที่เดียวและเลื่อนไปทางขวาเพื่อยึดแหวนสมอกระบอกน้ำมันปรับความตึง น็อตฝาครอบปลาย ปลั๊กและผ่านปลอกหุ้มถูกรวมเข้าด้วยกันเพื่อขับเคลื่อนจุดยึดเครื่องมือเพื่อเคลื่อนเอ็นกดอัดแรงตึงไปทางซ้าย
ในระหว่างการตอกหมุด ภายใต้เงื่อนไขของการรักษาความตึงเครียดให้คงที่ หัวฉีดของกระบอกสูบแม่แรงจะได้รับน้ำมัน และลูกสูบแม่แรง ปลอกป้องกัน และหัวแม่แรงเคลื่อนตัวไปทางขวาเพื่อบังคับคลิปเข้าในแหวนยึดในเวลานี้ การส่งคืนน้ำมันของหัวฉีดกระบอกปรับความตึง ช่องเติมน้ำมันของหัวฉีดกระบอกดัน และการส่งคืนไฮดรอลิกของกระบอกปรับแรงตึง
สุดท้าย กระบอกปรับความตึงและหัวฉีดน้ำมันของกระบอกสูบแม่แรงจะคืนน้ำมันพร้อมกัน และลูกสูบแม่แรงจะกลับมาภายใต้แรงสปริง

พารามิเตอร์ทางเทคนิคของแม่แรงไฮดรอลิกแกนกลวง
ข้อมูลจำเพาะของรุ่น แรงดึงที่กำหนด (KN) แรงดันน้ำมันที่กำหนด (Mpa) เส้นผ่านศูนย์กลางรูทะลุ (มม.) ติดตั้งรูรับแสงแผ่นจำกัด (มม.) เครื่องมือติดตั้ง (มม.) ขนาดเส้นผ่านศูนย์กลางภายนอก (มม.)
เส้นผ่านศูนย์กลาง * ความสูง
YDC650 650 48 72 99 95 200*385
YDC1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
YDC2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
YDC3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
YDC5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



คุณสมบัติของแม่แรงไฮดรอลิกแกนกลวง​

1. YDC Types Stressing jack เป็นแจ็คหัวใจแบบอัดแรงเอนกประสงค์ซึ่งใช้สำหรับการดึงแรงดึงของจุดยึดเกลียวเหล็กต่างๆใช้กันอย่างแพร่หลายในการดึงหลังอาคารขนาดใหญ่ โครงสร้าง สะพานคอนกรีตอัดแรง การทอดสมอหิน โครงสร้างไฮดรอลิก การยึดฐานราก และโครงการหลักอื่นๆ
2. ส่วนหลักของแม่แรงทำจากเหล็กความแข็งแรงสูง ซึ่งมีลักษณะของโครงสร้างที่กะทัดรัด น้ำหนักเบา ปริมาณน้อย ความยาวแกนสั้น และความยาวความตึงสำรองสั้นของเกลียวเหล็ก ซึ่งสามารถประหยัดวัสดุเส้นเหล็กและรอกก็มีความยืดหยุ่น ทนทาน ใช้งานง่าย และบำรุงรักษาง่าย
3. แจ็คชนิด YDC เป็นแจ็คป้อนผ่าน ซึ่งเป็นอุปกรณ์ปรับแรงตึงแบบอัดแรงอเนกประสงค์ใช้งานง่าย ส่วนใหญ่ใช้สำหรับการตึงแบบรูเดียว และยังสามารถใช้สำหรับการโหลดล่วงหน้าแบบยาวและแบบสั้นได้อีกด้วยการดึงและการแก้ไขปัญหา และเหมาะสำหรับการมัดลวดเหล็กที่มีความแข็งแรงสูงและเกลียวตามข้อกำหนดต่างๆ



YDC Types ตอกย้ำแจ็คแกนกลวงไฮดรอลิก Multi Strand Post Tensioning Jack 0



ไดอะแกรมของแม่แรงไฮดรอลิกแกนกลวง

YDC Types ตอกย้ำแจ็คแกนกลวงไฮดรอลิก Multi Strand Post Tensioning Jack 1

1, น็อตตำแหน่ง 2, ปลั๊ก 3, แหวน 4, กระบอกสูบ 5, ลูกสูบ 6, แขนหัวใจ 7, แหวน 8, หัวฉีดน้ำมัน 9, แผ่นปิดผนึก 10, แหวนอัด



การติดตั้งแม่แรงกดทับและจุดยึด

1. เกลียวเหล็กจะต้องถูกเกลียวเข้าไปในแกลเลอรี่ที่สงวนไว้ของโครงสร้าง และความยาวที่เปิดเผยของเกลียวเหล็กที่ปลายปรับความตึงจะต้องยาวกว่าความยาวของแม่แรง 200-250 มม.เกลียวเหล็กต้องตัดด้วยเครื่องเจียรจานแบบบางโดยไม่มีปลายหลวมหรือ "ปลายหยาบ" เพื่อหลีกเลี่ยงการเจาะที่ยาก

2. ปิดส่วนปลายของมัดลวดเหล็กของแผ่นพุกทำงาน ดันไปที่แผ่นฐานสมอ และจัดตำแหน่งให้ตรงกับเดือย

3. การติดตั้งคลิปยึดการทำงาน: ก่อนติดตั้งคลิป ให้ใช้วงแหวนเหล็กยึดคลิปแต่ละคู่เข้าด้วยกัน จากนั้นดันเข้าไปในรูเรียวของแผ่นยึดตามเกลียวเหล็ก แล้วดันจนไม่ขยับ

4. การติดตั้งแผ่นจำกัด: แผ่นจำกัดได้รับการออกแบบตามแผ่นยึดการทำงานและจับคู่กับรูของแผ่นยึด

5. การติดตั้งแม่แรง: ขั้นแรกให้ผูกปลายมัดเกลียวเหล็กด้วยหมุดลวด จากนั้นยกแม่แรงขึ้นแล้ววางบนเกลียวเหล็ก และใส่ช่องรองรับของฝาครอบด้านหน้าของแม่แรงที่ด้านนอกของขีดจำกัด จาน.ในขณะนี้ แจ็คสามารถจัดตำแหน่งแบบโคแอกเชียลได้

6. ติดตั้งพุกเครื่องมือบนปากรองรับที่ปลายลูกสูบ

YDC Types ตอกย้ำแจ็คแกนกลวงไฮดรอลิก Multi Strand Post Tensioning Jack 2



แม่แรงใช้ร่วมกับปั๊มน้ำมันที่รองรับวงจรน้ำมันปรับความตึงของปั้มน้ำมันเชื่อมต่อกับหัวฉีดช่องปรับความตึงของแจ็ค และเกจวัดแรงดันที่สอบเทียบยังเชื่อมต่อกับวงจรน้ำมันด้วยวงจรน้ำมันส่งคืนของปั้มน้ำมันเชื่อมต่อกับหัวฉีดน้ำมันส่งคืนของด้านบน catty แห้ง และวาล์วความปลอดภัยของวงจรน้ำมันถูกปรับเป็น 10MPa เพื่อความปลอดภัย
