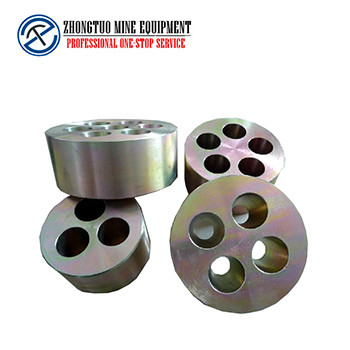

Multi Holes PC Strand Post Tension Round Flat Anchor Accessories

Multi Holes PC Strand โพสต์ความตึงเครียดรอบอุปกรณ์เสริม Anchor แบน

ผลิตภัณฑ์ - อุปกรณ์เสริมสมอ
  • เน้น

    อุปกรณ์เสริมสมอกลมแบน

    ,

    สมอแบนกลมหลายรู

    ,

    PC Strand Post Tension Anchor

  • PC Strand
    1-15 หลุม
  • แพคเกจการขนส่ง
    กล่องไม้
  • ได้รับการรับรอง
    CE; ISO
  • บริการหลังการขาย
    ติดตามคำแนะนำและบริการ
  • การรับประกัน
    หนึ่งปี
  • วัสดุ
    เหล็กดัด
  • ยี่ห้อ
    zhongtuo
  • สภาพ
    ใหม่
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    ZHONGTUO
  • ได้รับการรับรอง
    CE; ISO
  • จำนวนสั่งซื้อขั้นต่ำ
    1
  • เวลาการส่งมอบ
    7-15วัน
  • เงื่อนไขการชำระเงิน
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Multi Holes PC Strand โพสต์ความตึงเครียดรอบอุปกรณ์เสริม Anchor แบน

  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
  • Multi Holes PC Strand Post Tension Round Flat Anchor Accessories
รับราคา ติดต่อตอนนี้

คำอธิบายของ Anchorage

แองเคอเรจเป็นอุปกรณ์ยึดถาวรที่ใช้ในคอนกรีตอัดแรง และเป็นส่วนสำคัญของการใช้แรงหดตัวที่เกิดจากเส้นเอ็นอัดแรงในการก่อสร้างในโครงสร้างหรือส่วนประกอบหลังรับแรงดึง เพื่อรักษาความตึงของเส้นเอ็นอัดแรงและส่งไปยังด้านในของคอนกรีต เครื่องมือยึดสามารถปรับปรุงความสามารถในการรับน้ำหนักของสะพาน เพิ่มช่วงของสะพาน และลด น้ำหนักของสะพาน



พารามิเตอร์ทางเทคนิคของ สมอเกลียวแบน เกลียวโพสต์แรงตึง



ข้อมูลทางเทคนิคของ YJM13 Anchorage

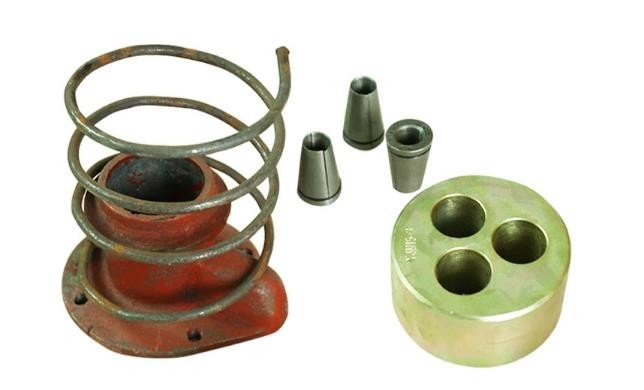

ข้อมูลจำเพาะ หัวหน้าสมอ แผ่นแบริ่ง ท่อ การเสริมแรงแบบเกลียว สเตสซิ่งแจ็ค
ΦA บี สี่เหลี่ยม กลม ΦE(ID) ΦF ชม ΦG นู๋
ซีดี ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
ข้อมูลทางเทคนิคของ YJM15 Anchorage
ข้อมูลจำเพาะ หัวหน้าสมอ แผ่นแบริ่ง ท่อ การเสริมแรงแบบเกลียว แจ็คเครียด
ΦA บี สี่เหลี่ยม กลม ΦE
(ไอดี)		 ΦF ชม ΦG นู๋
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



การจำแนกประเภทหลักของสะพานแองเคอเรจ



1: พุกปลายตึง: พุกที่ติดตั้งที่ปลายเกลียวซึ่งสามารถดึงตึงได้ หรือที่เรียกว่าพุกอัดแรง (พุกกลม พุกแบน)

(1) พุกกลม: มีประสิทธิภาพการยึดที่ดีและประสิทธิภาพการยึดตัวเอง

สมอกลมมีตลาดที่ดีและใช้แล้วทิ้งและความตึงเครียดทั่วไปใช้แจ็คแบบกลวง

(2) พุกแบน: พุกแบนส่วนใหญ่จะใช้สำหรับการอัดแรงด้านข้างของดาดฟ้าสะพาน

แผ่นพื้นกลวงและคานกล่องที่มีความสูงต่ำทำให้การกระจายความเค้นมีความสม่ำเสมอและสมเหตุสมผลมากขึ้น ซึ่งช่วยปรับปรุงโครงสร้างให้ดียิ่งขึ้น

2: พุกแบบปลายตายตัว: ติดตั้งที่ปลายอีกด้านของลวดตีเกลียว มักจะฝังอยู่ในคอนกรีต และไม่ต้องใช้พุกปลายดึง (พุก P)พุกชนิด P เรียกอีกอย่างว่าพุกบีบ

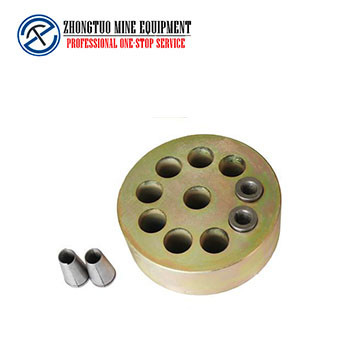

Multi Holes PC Strand โพสต์ความตึงเครียดรอบอุปกรณ์เสริม Anchor แบน 0



ขอบเขตการใช้งานของสมอเกลียวแบนแบบเกลียวเกลียว

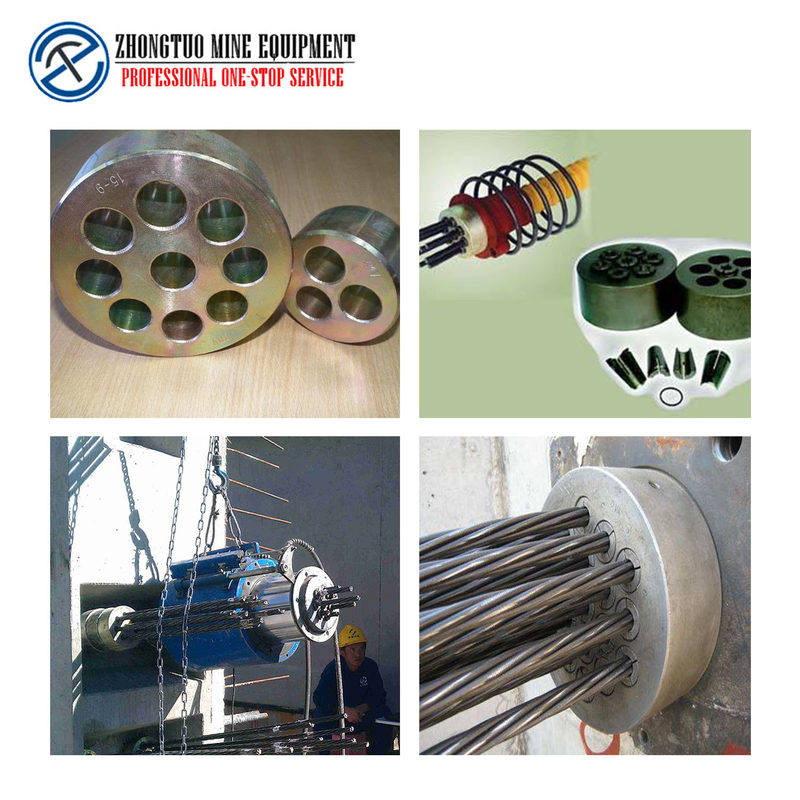

สะพานทางหลวง, สะพานรถไฟ, ทางแยกในเมือง, รางไฟในเมือง, อาคารสูง, การอนุรักษ์น้ำและเขื่อนไฟฟ้าพลังน้ำ, ท่าจอดเรือ, การทอดสมอป้องกันความลาดชันของหิน, การเสริมฐานราก, หลังคาสมอหลังคาอุโมงค์เหมือง, ตารางอัดแรง, รถไฟใต้ดิน, อาคารขนาดใหญ่, ห้องโถง, โรงงานคลังสินค้า, อาคารหอ, การยกของหนัก, การเลื่อนฟิล์มเป็นระยะ ๆ, การดันสะพานและอุโมงค์, ตู้คอนเทนเนอร์ขนาดใหญ่และเรือ, หมอนนอน, การเปลี่ยนตัวรองรับสะพาน, การเสริมแรงสะพานและอาคาร, งานเสริมเหล็ก, ป้องกันแม่เหล็กและป้องกันการกัดกร่อน งาน (พุกไฟเบอร์) ), การเสริมแรงด้วยคาร์บอนไฟเบอร์, การสร้างสนามบีมพรีเทนชั่น, วิศวกรรมอัดแรงภายนอก, สายเคเบิลพัก, สายแขวน ฯลฯ

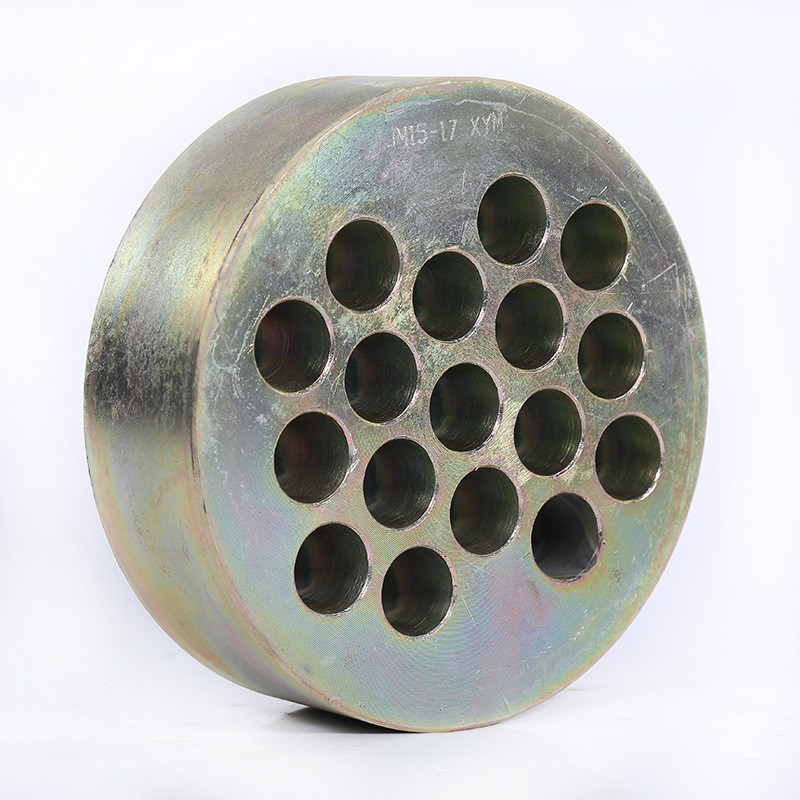

Multi Holes PC Strand โพสต์ความตึงเครียดรอบอุปกรณ์เสริม Anchor แบน 1



วิธีการก่อสร้างและติดตั้งแองเคอเรจทั่วไป
วิธีการสร้างและการติดตั้งจุดยึดทั่วไปคือการวางวัตถุระเบิดจำนวนเล็กน้อยที่ด้านล่างของรู ขยายให้เป็นทรงกลมหลังจากการก่อสร้างและการติดตั้งจุดยึดหลายครั้ง และสุดท้ายก็นำวัตถุระเบิดเข้าไปในการก่อสร้างและติดตั้งที่ยึดเมื่อเทียบกับวิธีการก่อสร้างและการติดตั้งจุดยึดรู วิธีการนี้มีข้อดีของการก่อสร้างและการติดตั้งจุดยึดที่ดี ประสิทธิภาพการทำงานสูง ความคืบหน้าอย่างรวดเร็ว และปริมาณการใช้วัตถุระเบิดต่ำวิธีนี้มักใช้ในการก่อสร้างและติดตั้งพุกเสาเข็มสั้นสำหรับฐานรากตื้น



คำแนะนำที่อบอุ่นเกี่ยวกับแองเคอเรจ
1. ควรเก็บพุกไว้อย่างเหมาะสม และไม่เกิดสนิม น้ำ และของกระจุกกระจิกอื่น ๆ ในการใช้งาน
2. ใช้น้ำมันหล่อลื่นบนพื้นผิวด้านนอกของคลิปเครื่องมือและพื้นผิวด้านในของรูเทเปอร์ของแผ่นยึดก่อนใช้งาน และมักจะเอาเศษบนพื้นผิวของคลิป
3. ควรใช้มาตรการด้านความปลอดภัยในระหว่างการตึงและไม่มีใครสามารถยืนหลังแม่แรงตึงได้
4. ระบบพุกควรใช้ร่วมกันและไม่สามารถผสมกับระบบอื่นได้
