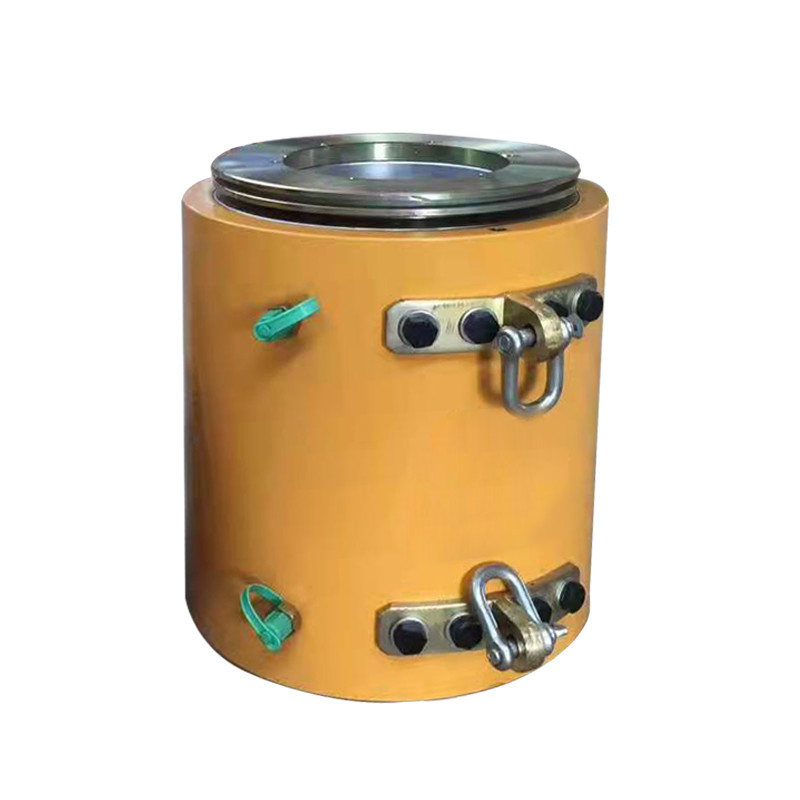

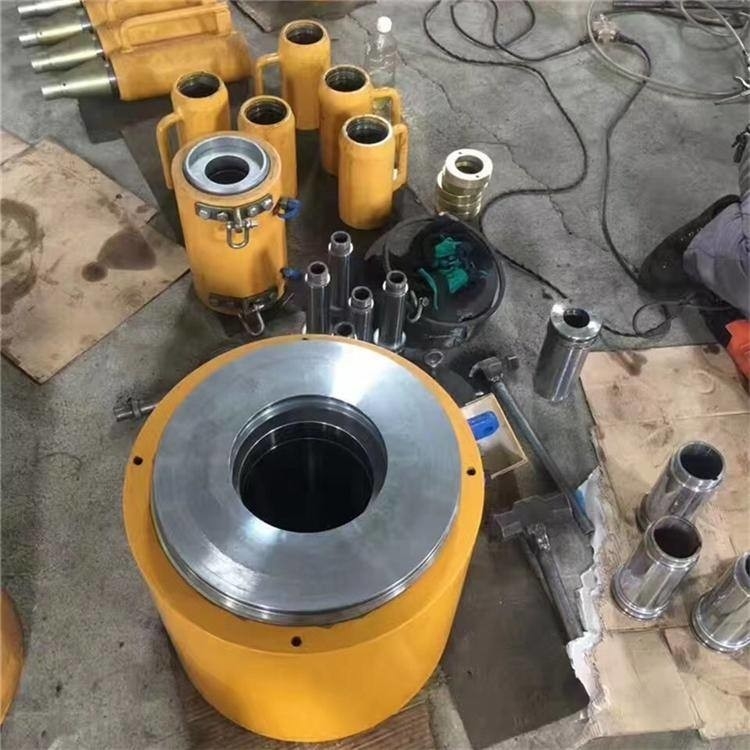

25Ton 500Ton Prestressing Concrete Post Tension Jack เน้นย้ำ Jack Hollow ไฮดรอลิก

คุณสมบัติของแม่แรงไฮดรอลิกแกนกลวง​

1. YDC Types Stressing jack เป็นแจ็คหัวใจแบบอัดแรงเอนกประสงค์ซึ่งใช้สำหรับการดึงแรงดึงของจุดยึดเกลียวเหล็กต่างๆใช้กันอย่างแพร่หลายในการดึงหลังอาคารขนาดใหญ่ โครงสร้าง สะพานคอนกรีตอัดแรง การทอดสมอหิน โครงสร้างไฮดรอลิก การยึดฐานราก และโครงการหลักอื่นๆ
2. ส่วนหลักของแม่แรงทำจากเหล็กความแข็งแรงสูง ซึ่งมีลักษณะของโครงสร้างที่กะทัดรัด น้ำหนักเบา ปริมาณน้อย ความยาวแกนสั้น และความยาวความตึงสำรองสั้นของเกลียวเหล็ก ซึ่งสามารถประหยัดวัสดุเส้นเหล็กและรอกก็มีความยืดหยุ่น ทนทาน ใช้งานง่าย และบำรุงรักษาง่าย
3. แจ็คชนิด YDC เป็นแจ็คป้อนผ่าน ซึ่งเป็นอุปกรณ์ปรับแรงตึงแบบอัดแรงอเนกประสงค์ใช้งานง่าย ส่วนใหญ่ใช้สำหรับการตึงแบบรูเดียว และยังสามารถใช้สำหรับการโหลดล่วงหน้าแบบยาวและแบบสั้นได้อีกด้วยการดึงและการแก้ไขปัญหา และเหมาะสำหรับการมัดลวดเหล็กที่มีความแข็งแรงสูงและเกลียวตามข้อกำหนดต่างๆ

การติดตั้งแม่แรงกดทับและจุดยึด

1. เกลียวเหล็กจะต้องถูกเกลียวเข้าไปในแกลเลอรี่ที่สงวนไว้ของโครงสร้าง และความยาวที่เปิดเผยของเกลียวเหล็กที่ปลายปรับความตึงจะต้องยาวกว่าความยาวของแม่แรง 200-250 มม.เกลียวเหล็กต้องตัดด้วยเครื่องเจียรจานแบบบางโดยไม่มีปลายหลวมหรือ "ปลายหยาบ" เพื่อหลีกเลี่ยงการเจาะที่ยาก

2. ปิดส่วนปลายของมัดลวดเหล็กของแผ่นพุกทำงาน ดันไปที่แผ่นฐานสมอ และจัดตำแหน่งให้ตรงกับเดือย

3. การติดตั้งคลิปยึดการทำงาน: ก่อนติดตั้งคลิป ให้ใช้วงแหวนเหล็กยึดคลิปแต่ละคู่เข้าด้วยกัน จากนั้นดันเข้าไปในรูเรียวของแผ่นยึดตามเกลียวเหล็ก แล้วดันจนไม่ขยับ

4. การติดตั้งแผ่นจำกัด: แผ่นจำกัดได้รับการออกแบบตามแผ่นยึดการทำงานและจับคู่กับรูของแผ่นยึด

5. การติดตั้งแม่แรง: ขั้นแรกให้ผูกปลายมัดเกลียวเหล็กด้วยหมุดลวด จากนั้นยกแม่แรงขึ้นแล้ววางบนเกลียวเหล็ก และใส่ช่องรองรับของฝาครอบด้านหน้าของแม่แรงที่ด้านนอกของขีดจำกัด จาน.ในขณะนี้ แจ็คสามารถจัดตำแหน่งแบบโคแอกเชียลได้

6. ติดตั้งพุกเครื่องมือบนปากรองรับที่ปลายลูกสูบ

การติดตั้งแม่แรงและเครื่องมือทอดสมอ

(1) เกลียวเหล็กถูกเกลียวเข้าไปในทางเดินที่สงวนไว้ของโครงสร้าง และความยาวที่เปิดเผยของมัดลวดเหล็กจะต้องยาวกว่าความยาวการทำงานของแม่แรงที่ปลายความตึงเครียด 200-250 มม.เกลียวเหล็กจะต้องตัดด้วยเครื่องเจียรแผ่นและต้องไม่หลวมหรือ "ขน" เพื่อไม่ให้เจาะได้ยาก

(2) ปิดส่วนปลายของมัดลวดเหล็กของแผ่นยึดทำงาน แล้วดันไปที่แผ่นยึด แล้วยึดที่จุดหยุด

(3) การติดตั้งคลิปยึดการทำงาน: ก่อนติดตั้งคลิป ให้ใช้วงแหวนเหล็กยึดคลิปแต่ละคู่เข้าด้วยกัน แล้วดันไปตามเกลียวเหล็กเข้าไปในรูรูปกรวยของแผ่นยึด แล้วดันด้วยมือจนสุด ไม่เคลื่อนไหว

(4) ติดตั้งแผ่นจำกัด: แผ่นจำกัดได้รับการออกแบบตามแผ่นยึดการทำงานและสอดคล้องกับรูของแผ่นยึด

(5) การติดตั้งแม่แรง: ขั้นแรกให้มัดเกลียวเหล็กลงท้ายด้วยการมัดด้วยหมุดลวด แจ็คสามารถวางและวางบนมัดเหล็ก และปากรองรับฝาครอบด้านหน้าของแจ็คตั้งอยู่ด้านนอกของแผ่นจำกัดในเวลานี้แจ็คสามารถจัดตำแหน่งศูนย์กลางได้

(6) ติดตั้งพุกเครื่องมือบนตัวหยุดรองรับที่ปลายลูกสูบ

(1) เกลียวเหล็กถูกเกลียวเข้าไปในทางเดินที่สงวนไว้ของโครงสร้าง และความยาวที่เปิดเผยของมัดลวดเหล็กจะต้องยาวกว่าความยาวการทำงานของแม่แรงที่ปลายความตึงเครียด 200-250 มม.เกลียวเหล็กจะต้องตัดด้วยเครื่องเจียรแผ่นจะต้องไม่หลวมหรือ "ขน" เพื่อไม่ให้เจาะได้ยาก

(2) ปิดส่วนปลายของมัดลวดเหล็กของแผ่นยึดทำงาน แล้วดันไปที่แผ่นยึด แล้วยึดที่จุดหยุด

(3) การติดตั้งคลิปยึดการทำงาน: ก่อนติดตั้งคลิป ให้ใช้วงแหวนเหล็กยึดคลิปแต่ละคู่เข้าด้วยกัน แล้วดันไปตามเกลียวเหล็กเข้าไปในรูรูปกรวยของแผ่นยึด แล้วดันด้วยมือจนสุด ไม่เคลื่อนไหว

(4) ติดตั้งแผ่นจำกัด: แผ่นจำกัดได้รับการออกแบบตามแผ่นยึดการทำงานและสอดคล้องกับรูของแผ่นยึด

(5) การติดตั้งแม่แรง: ขั้นแรกให้มัดเกลียวเหล็กลงท้ายด้วยการมัดด้วยหมุดลวด แจ็คสามารถวางและวางบนมัดเหล็ก และปากรองรับฝาครอบด้านหน้าของแจ็คตั้งอยู่ด้านนอกของแผ่นจำกัดในเวลานี้แจ็คสามารถจัดตำแหน่งศูนย์กลางได้

(6) ติดตั้งพุกเครื่องมือบนตัวหยุดรองรับที่ปลายลูกสูบ
