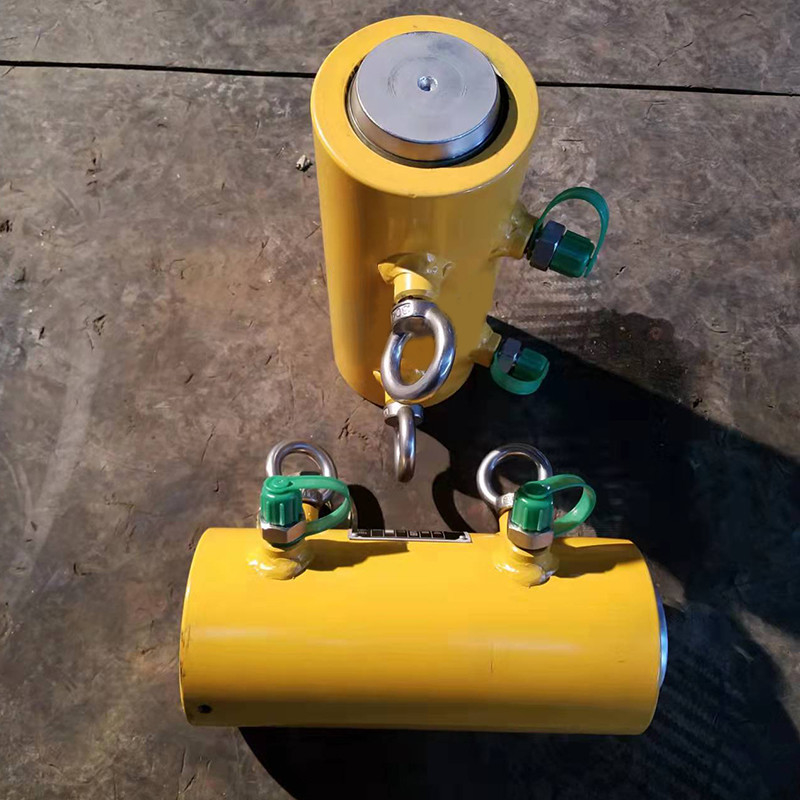

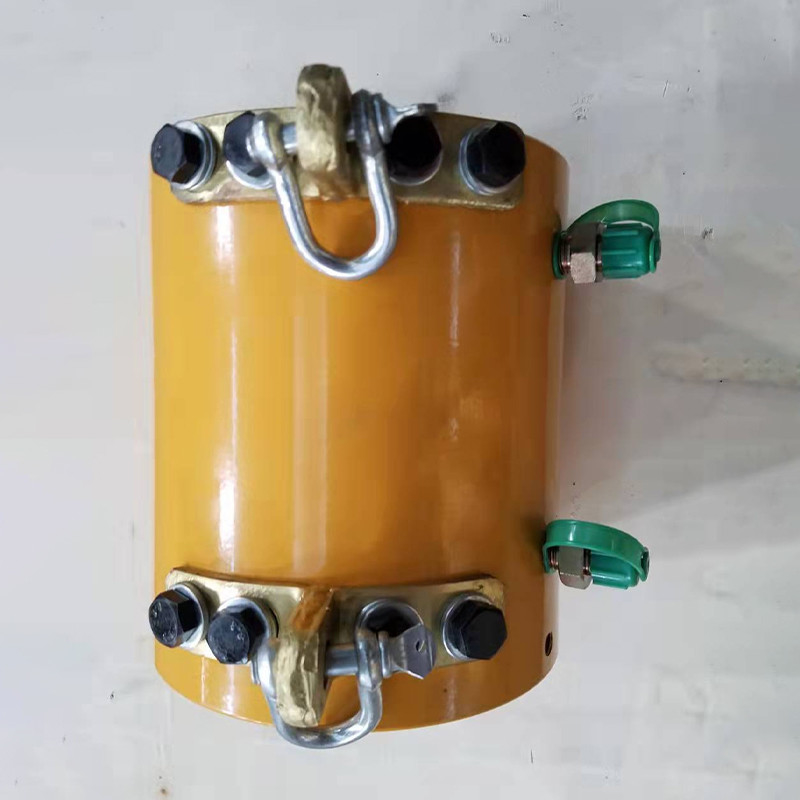

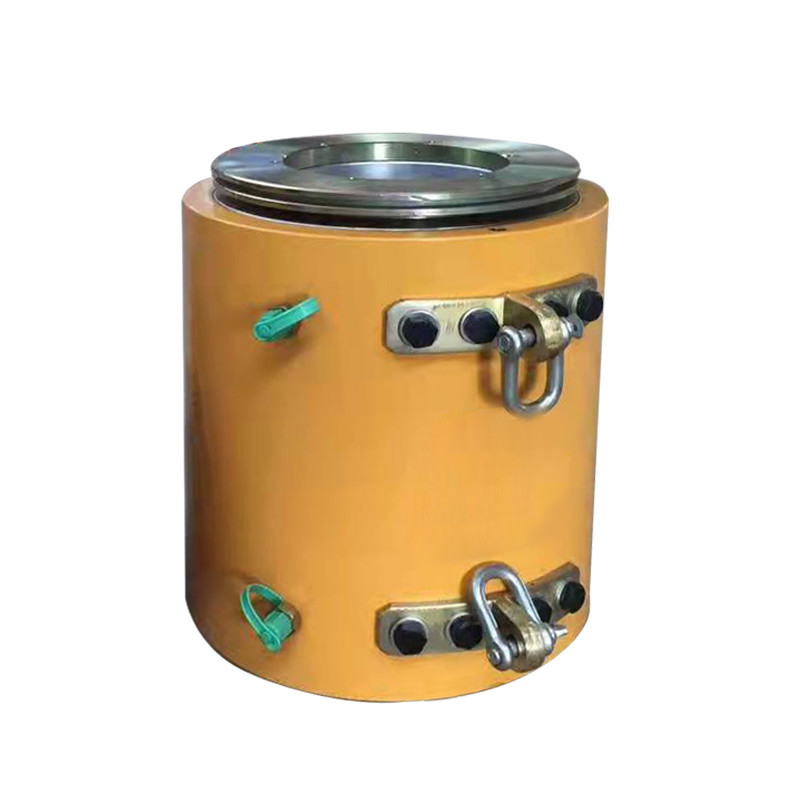

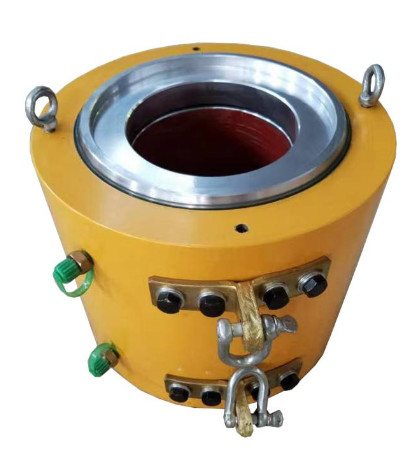

คุณสมบัติของแม่แรงไฮดรอลิกแกนกลวง​

1. YDC Types Stressing jack เป็นแจ็คหัวใจแบบอัดแรงเอนกประสงค์ซึ่งใช้สำหรับการดึงแรงดึงของจุดยึดเกลียวเหล็กต่างๆใช้กันอย่างแพร่หลายในการดึงหลังอาคารขนาดใหญ่ โครงสร้าง สะพานคอนกรีตอัดแรง การทอดสมอหิน โครงสร้างไฮดรอลิก การยึดฐานราก และโครงการหลักอื่นๆ
2. ส่วนหลักของแม่แรงทำจากเหล็กความแข็งแรงสูง ซึ่งมีลักษณะของโครงสร้างที่กะทัดรัด น้ำหนักเบา ปริมาณน้อย ความยาวแกนสั้น และความยาวความตึงสำรองสั้นของเกลียวเหล็ก ซึ่งสามารถประหยัดวัสดุเส้นเหล็กและรอกก็มีความยืดหยุ่น ทนทาน ใช้งานง่าย และบำรุงรักษาง่าย
3. แจ็คชนิด YDC เป็นแจ็คป้อนผ่าน ซึ่งเป็นอุปกรณ์ปรับแรงตึงแบบอัดแรงอเนกประสงค์ใช้งานง่าย ส่วนใหญ่ใช้สำหรับการตึงแบบรูเดียว และยังสามารถใช้สำหรับการโหลดล่วงหน้าแบบยาวและแบบสั้นได้อีกด้วยการดึงและการแก้ไขปัญหา และเหมาะสำหรับการมัดลวดเหล็กที่มีความแข็งแรงสูงและเกลียวตามข้อกำหนดต่างๆ

การติดตั้งแม่แรงกดทับและจุดยึด

1. เกลียวเหล็กจะต้องถูกเกลียวเข้าไปในแกลเลอรี่ที่สงวนไว้ของโครงสร้าง และความยาวที่เปิดเผยของเกลียวเหล็กที่ปลายปรับความตึงจะต้องยาวกว่าความยาวของแม่แรง 200-250 มม.เกลียวเหล็กต้องตัดด้วยเครื่องเจียรจานแบบบางโดยไม่มีปลายหลวมหรือ "ปลายหยาบ" เพื่อหลีกเลี่ยงการเจาะที่ยาก

2. ปิดส่วนปลายของมัดลวดเหล็กของแผ่นพุกทำงาน ดันไปที่แผ่นฐานสมอ และจัดตำแหน่งให้ตรงกับเดือย

3. การติดตั้งคลิปยึดการทำงาน: ก่อนติดตั้งคลิป ให้ใช้วงแหวนเหล็กยึดคลิปแต่ละคู่เข้าด้วยกัน จากนั้นดันเข้าไปในรูเรียวของแผ่นยึดตามเกลียวเหล็ก แล้วดันจนไม่ขยับ

4. การติดตั้งแผ่นจำกัด: แผ่นจำกัดได้รับการออกแบบตามแผ่นยึดการทำงานและจับคู่กับรูของแผ่นยึด

5. การติดตั้งแม่แรง: ขั้นแรกให้ผูกปลายมัดเกลียวเหล็กด้วยหมุดลวด จากนั้นยกแม่แรงขึ้นแล้ววางบนเกลียวเหล็ก และใส่ช่องรองรับของฝาครอบด้านหน้าของแม่แรงที่ด้านนอกของขีดจำกัด จาน.ในขณะนี้ แจ็คสามารถจัดตำแหน่งแบบโคแอกเชียลได้

6. ติดตั้งพุกเครื่องมือบนปากรองรับที่ปลายลูกสูบ

เทคนิคเบื้องหลังแจ็คหลังตึงและแองเคอเรจ
วิศวกรรมอัดแรงคือการใช้ความเค้นก่อนดึงกับแท่งเหล็กในโมดูลความตึง ก่อนที่ส่วนประกอบโครงสร้างของวิศวกรรมจะต้องรับภาระภายนอก เพื่อปรับปรุงความแข็งของส่วนประกอบ ชะลอการเกิดรอยแตก และเพิ่มความทนทาน ของส่วนประกอบโดยทั่วไปแล้ว แม่แรงแบบแห้งแบบทะลุจะใช้สำหรับการสร้างแรงตึงของเส้นเอ็นอัดแรงมีแม่แรงแบบแห้งแบบทะลุดังแสดงในรูปที่ 1 ซึ่งรวมถึงกระบอกสูบน้ำมันทรงกระบอก 105 และลูกสูบ 103 ที่ติดตั้งในถังน้ำมัน 105 ลูกสูบ 103 A ปลอกทะลุตรงกลาง 104 ถูกเสียบเข้าไป และปลอกหุ้มแกนกลาง 103 A 104 ติดตั้งอยู่ในถังน้ำมัน 105 ผ่านแผ่นปิดผนึกด้านหลัง 102 ถังน้ำมัน 105 อยู่ที่ปลายด้านนอกของแผ่นปิดผนึกด้านหลัง 102 และมีฝาปิดท้ายด้านหลัง 101 จีบด้วยปลอกทะลุตรงกลาง 104 ถังน้ำมัน ปลายด้านหน้าของ 105 ติดตั้งแผ่นปิดผนึกด้านหน้า 106 เนื่องจากมีการติดตั้งและยึดปลอกป้อนผ่านในถังน้ำมันด้วยแผ่นปิดผนึกด้านหลังและฝาครอบส่วนท้าย แจ็คป้อนผ่านจึงมีขนาดใหญ่ และมีน้ำหนักมากแรงดันน้ำมันทำงานสูงสุดประมาณ 50MPa และอัตราส่วนน้ำหนักบรรทุก (ตัน) และน้ำหนักตัว (กก.) คือ 1:0.7 ~ 1.5 นั่นคือน้ำหนักของแจ็คแห้งป้อนผ่านที่มีภาระงาน 100 ตันคือ 70Kg ~ 150Kg;เป็นการยากที่จะเคลื่อนย้ายระหว่างการดำเนินการก่อสร้างแรงดึงเส้นเอ็นอัดแรง ประสิทธิภาพการก่อสร้างต่ำ และความเข้มแรงงานของผู้ปฏิบัติงานสูง
