12.7 / 15.2 / 17.8mm Steel Wire Cable Tensioning Anchor Post Tension Mono / Multi Hole Anchorage

12.7 / 15.2 / 17.8 มม. สายเคเบิลเหล็กดึงสมอเสาแรงดึงเสาโมโน / หลายรู

ผลิตภัณฑ์ - อุปกรณ์เสริมสมอ
  • เน้น

    พุกยึดสายลวดเหล็ก

    ,

    พุกยึดเสาแบบโมโน

    ,

    พุกยึดสายไฟแบบเสา 17.8 มม

  • ระบบอัตโนมัติ
    กึ่งอัตโนมัติ
  • พีซี สแตรนด์
    1-15หลุม
  • รูปร่างของผลิตภัณฑ์
    กลม
  • แบบฟอร์มลิ่ม
    2 ชิปหรือ 3 ชิป
  • ได้รับการรับรอง
    CE; ISO
  • แอปพลิเคชัน
    สะพาน
  • การรับประกัน
    หนึ่งปี
  • วัสดุ
    โลหะผสมเหล็ก
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    ZHONGTUO
  • ได้รับการรับรอง
    CE; ISO
  • จำนวนสั่งซื้อขั้นต่ำ
    1
  • รายละเอียดการบรรจุ
    กล่องไม้
  • เวลาการส่งมอบ
    7-15 วัน
  • เงื่อนไขการชำระเงิน
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

12.7 / 15.2 / 17.8 มม. สายเคเบิลเหล็กดึงสมอเสาแรงดึงเสาโมโน / หลายรู

  • 12.7 / 15.2 / 17.8mm Steel Wire Cable Tensioning Anchor Post Tension Mono / Multi Hole Anchorage
  • 12.7 / 15.2 / 17.8mm Steel Wire Cable Tensioning Anchor Post Tension Mono / Multi Hole Anchorage
  • 12.7 / 15.2 / 17.8mm Steel Wire Cable Tensioning Anchor Post Tension Mono / Multi Hole Anchorage
  • 12.7 / 15.2 / 17.8mm Steel Wire Cable Tensioning Anchor Post Tension Mono / Multi Hole Anchorage
รับราคา ติดต่อตอนนี้

12.7/15.2/17.8 มม. ลวดเหล็ก พุกยึดสายไฟแบบดึงกลับแบบโมโน/หลายรู



คำอธิบายของ Strand Post Tension Round Flat Anchor

Anchorage เป็นอุปกรณ์ยึดถาวรที่ใช้ในคอนกรีตอัดแรงและเป็นส่วนสำคัญของการใช้แรงหดตัวที่เกิดจากเส้นเอ็นอัดแรงในการก่อสร้างในโครงสร้างหรือส่วนประกอบหลังการตึง เพื่อรักษาความตึงของเส้นเอ็นอัดแรงและส่งไปยังด้านในของคอนกรีต เครื่องมือยึดสามารถปรับปรุงความสามารถในการรับน้ำหนักของสะพาน เพิ่มช่วงของสะพาน และลด น้ำหนักของสะพาน

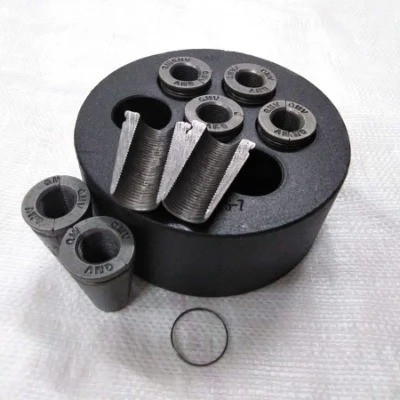

12.7 / 15.2 / 17.8 มม. สายเคเบิลเหล็กดึงสมอเสาแรงดึงเสาโมโน / หลายรู 0



ข้อมูลจำเพาะของ Strand Post Tension Round Flat Anchor

ข้อมูลทางเทคนิคของ YJM13 Anchorage
ข้อมูลจำเพาะ หัวสมอ แผ่นแบริ่ง ท่อ การเสริมแรงเกลียว แจ็คเครียด
ΦA ข สี่เหลี่ยม กลม ΦE (รหัส) ΦF ชม ΦG เอ็น
ซีดี ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 คิววายซี270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
ข้อมูลทางเทคนิคของ YJM15 Anchorage
ข้อมูลจำเพาะ หัวสมอ แผ่นแบริ่ง ท่อ การเสริมแรงเกลียว แจ็คเครียด
ΦA ข สี่เหลี่ยม กลม Φอี
(รหัส)		 ΦF ชม ΦG เอ็น
ค×ล ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 คิววายซี270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



การจำแนกประเภทหลักของสะพานทอดสมอ

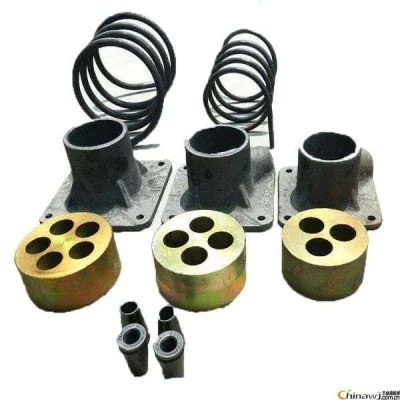

12.7 / 15.2 / 17.8 มม. สายเคเบิลเหล็กดึงสมอเสาแรงดึงเสาโมโน / หลายรู 1

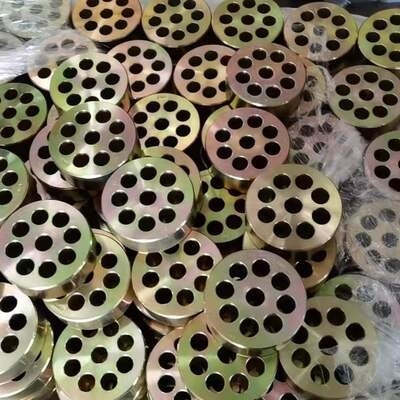

12.7 / 15.2 / 17.8 มม. สายเคเบิลเหล็กดึงสมอเสาแรงดึงเสาโมโน / หลายรู 2



การจำแนกประเภทหลัก

(1) สมอกลม

รุ่นข้อมูลจำเพาะแสดงเป็น: YJM15-N (YM15-N) หรือ YJM13-N (YM13-N);สมอประเภทนี้มีประสิทธิภาพการยึดตัวเองที่ดีสำหรับการดึงให้ตึง โดยทั่วไปจะใช้แจ็คแบบทะลุผ่านตรงกลาง

(2) สมอแบน

รุ่นข้อมูลจำเพาะจะแสดงเป็น: BJM15-N (BM15-N) หรือ BJM13-N (BM13-N) (B ซึ่งเป็นอักษรตัวแรกของพินอินภาษาจีนสำหรับพุกแบน ซึ่งแสดงถึงความหมายของพุกแบน);พุกแบนส่วนใหญ่จะใช้สำหรับสะพาน พื้นผิวอัดแรงในแนวนอน แผ่นพื้นกลวง และคานกล่องความสูงต่ำทำให้การกระจายแรงเค้นมีความสม่ำเสมอและสมเหตุสมผลมากขึ้น และลดความหนาของโครงสร้างลงไปอีก

(3) สมอห่อ

(จุดยึดปลายตายตัว) รุ่นข้อมูลจำเพาะแสดงเป็น: JYM15-N (YMP15-N) หรือ JYM13-N (YMP13-N);เหมาะสำหรับสถานการณ์ที่ความเครียดในการออกแบบที่ส่วนท้ายของส่วนประกอบมีมากหรือพื้นที่สิ้นสุดถูกจำกัดใช้การอัดขึ้นรูป เครื่องกดแขนบีบลงบนลวดตีเกลียวมันถูกฝังไว้ล่วงหน้าในคอนกรีตและจัดเรียงตามต้องการหลังจากที่คอนกรีตแข็งตัวตามกำลังการออกแบบแล้ว จะมีการยืดออก



ฟิลด์แอ็พพลิเคชันของ Anchorage Round Anchorage
สะพานทางหลวง, สะพานรถไฟ, ทางแยกต่างระดับในเมือง, รางไฟในเมือง, อาคารสูง, การอนุรักษ์น้ำและเขื่อนไฟฟ้าพลังน้ำ, ท่าเทียบเรือ, การทอดสมอป้องกันหินลาดเอียง, การเสริมฐานราก, หลังคาสมอเรือหลังคาเหมืองอุโมงค์, ตะแกรงอัดแรง, รถไฟใต้ดิน, อาคารขนาดใหญ่, ห้องโถง, การประชุมเชิงปฏิบัติการคลังสินค้า, อาคารหอคอย, การยกของหนัก, การเลื่อนฟิล์มเป็นระยะ ๆ, การดันสะพานและอุโมงค์, ตู้คอนเทนเนอร์และเรือขนาดใหญ่, ไม้หมอน, การเปลี่ยนฐานรองสะพาน, การเสริมสะพานและอาคาร, งานเสริมเหล็ก, ป้องกันสนามแม่เหล็กและป้องกันการกัดกร่อน งาน (พุกไฟเบอร์) ), การเสริมแรงด้วยคาร์บอนไฟเบอร์, การก่อสร้างสนามคานแบบ pre-tensioned, วิศวกรรมอัดแรงภายนอก, สเตย์เคเบิล, สายเคเบิลกันสะเทือน ฯลฯ

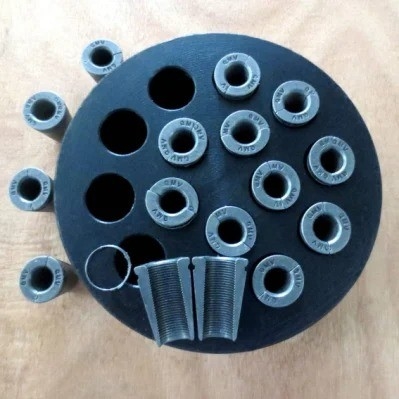

12.7 / 15.2 / 17.8 มม. สายเคเบิลเหล็กดึงสมอเสาแรงดึงเสาโมโน / หลายรู 3



ข้อสังเกตของแองเคอเรจรอบแรงดึงอัดแรง

(1) สำหรับการตัดซี่โครงอัดแรงควรใช้เลื่อยวงเดือนและไม่ควรใช้การตัดส่วนโค้ง
(2) เมื่อมัดเหล็กเส้นแล้ว ควรยืดออกทีละเส้น มัดเป็นมัด และต้องไม่พันกันจุดยึดอัดขึ้นรูปหรือจุดยึดนูนที่ปลายคงที่ของเกลียวเหล็กจะต้องประกอบเข้ากับแผ่นรองรับและการเสริมเกลียวล่วงหน้า
(3) อุปกรณ์และเครื่องมือที่ใช้ในการอัดแรงต้องได้รับการบำรุงรักษาและสอบเทียบอย่างสม่ำเสมอ
(4) ก่อนทำการดึงเอ็นอัดแรงจะต้องจัดทำรายงานการทดสอบกำลังอัดและกำลังอัดของคอนกรีตเมื่อกำลังอัดของคอนกรีตตรงตามข้อกำหนดการออกแบบและไม่ต่ำกว่า 75% ของเกรดกำลังอัดที่ออกแบบไว้ สามารถใช้การอัดแรงได้
(5) ก่อนที่เส้นเอ็นอัดแรงจะถูกดึง ควรทำความสะอาดพื้นผิวของแผ่นแบริ่งและควรตรวจสอบคุณภาพของคอนกรีตที่อยู่ด้านหลังแผ่นแบริ่งหากมีโพรงในคอนกรีตควรซ่อมแซมด้วยปูนอีพ็อกซี่ก่อนทำการดึง
(6) เมื่อติดตั้งสมอแล้ว แผ่นยึดควรตรง คลิปควรรัดกุม และตำแหน่งของคลิปควรสม่ำเสมอ: แต่ไม่ควรทุบคลิปแรงเกินไปเมื่อขันคลิปให้แน่น เพื่อไม่ให้ ทำให้คลิปเสียหาย
