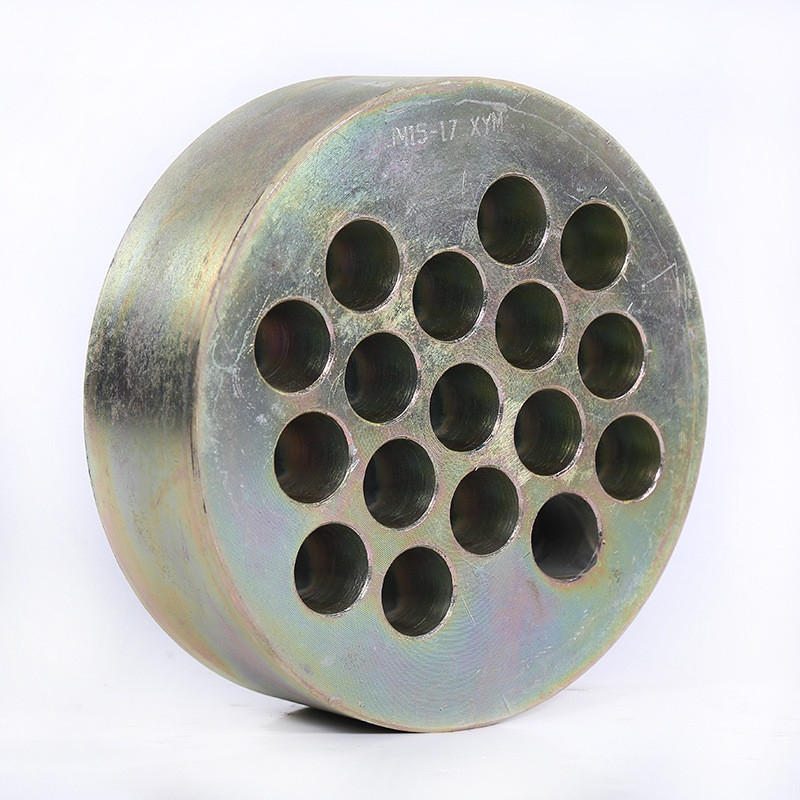

Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

โพสเทนชั่นแอนเกอร์กับแอนเกอร์หลายหลุมสําหรับ 12.7 / 15.2 / 17.8mm สแตนเลสสายสาย

ผลิตภัณฑ์ - อุปกรณ์เสริมสมอ
  • เน้น

    สายเหล็ก สายเคเบิล โพสเทนชั่นแอนเกอร์

    ,

    เครื่องปักท่อความดันหลายหลุม

    ,

    17.8 มิลลิเมตร อุปกรณ์เสริมแอนเกอร์

  • ระบบอัตโนมัติ
    กึ่งอัตโนมัติ
  • พีซี สแตรนด์
    1-15หลุม
  • รูปร่างของผลิตภัณฑ์
    กลม
  • แบบฟอร์มลิ่ม
    2 ชิปหรือ 3 ชิป
  • การใช้งาน
    สะพาน
  • วัสดุ
    เหล็กสแตนเลส
  • สถานที่กำเนิด
    ซี.เอ็น
  • ชื่อแบรนด์
    ZT
  • ได้รับการรับรอง
    CE; ISO
  • ราคา
    negotiable
  • เวลาการส่งมอบ
    1 สัปดาห์
  • เงื่อนไขการชำระเงิน
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

โพสเทนชั่นแอนเกอร์กับแอนเกอร์หลายหลุมสําหรับ 12.7 / 15.2 / 17.8mm สแตนเลสสายสาย

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
รับราคา ติดต่อตอนนี้



สายสแตนเลส 12.7/15.2/17.8 มิลลิเมตร



แอนเคอเรจ (Anchorage) คืออุปกรณ์การจอดถ่วงแบบถาวรที่ใช้ในคอนกรีตแบบกดดันก่อน ซึ่งเป็นสิ่งจําเป็นในการนําแรงการหดตัวที่เกิดจากการกดดันก่อนไปใช้กับโครงสร้างอุปกรณ์ท่ามะเร็งในโครงสร้างหรือส่วนประกอบหลังการกระชับสามารถปรับปรุงความสามารถรับของสะพาน, ขยายความยาวของมัน, และลดน้ําหนักของมันโดยการรักษาความตึงเครียดของเส้นใย pre-stressed และส่งมันไปยังด้านในของคอนกรีต



โพสเทนชั่นแอนเกอร์กับแอนเกอร์หลายหลุมสําหรับ 12.7 / 15.2 / 17.8mm สแตนเลสสายสาย 0



การใช้งาน



การเปลี่ยนพานพาน การเสริมสร้างพานและอาคาร วิศวกรรมเสริมเหล็ก การก่อสร้างสถานที่ขั้วไฟฟ้าที่ใช้แรงดันก่อนอาคารสูง, การอนุรักษ์น้ําและเขื่อนพลังงานน้ํา, ท่าเรือท่าเรือ, การสนองป้องกันหิน, การสนองหลังคาเหมืองอุโมงค์, การก่อสร้างหอคอย, การยกน้ําหนัก, ฯลฯ



โพสเทนชั่นแอนเกอร์กับแอนเกอร์หลายหลุมสําหรับ 12.7 / 15.2 / 17.8mm สแตนเลสสายสาย 1



ปารามิเตอร์ของสเตนด์ โปสเทนชั่น รอบแอนเกอร์ราบ



ข้อมูลเทคนิคของ YJM13 Anchorage
รายละเอียด หัวแอนเกอร์ แผ่นพ่วง ช่องทาง การเสริมทอ แจ็คที่เครียด
ΦA B ตาราง กลม ΦE ((ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
ข้อมูลเทคนิคของ YJM15 Anchorage
รายละเอียด หัวแอนเกอร์ แผ่นพ่วง ช่องทาง การเสริมทอ แจ็คที่เครียด
ΦA B ตาราง กลม ΦE
(ID)		 ΦF H ΦG N
C × D ΦC × D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295 × 245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



การจัดหมวดของแอนเกอร์


(1) แอนเกอร์กลม
รุ่นมาตรฐานถูกระบุว่า YJM15-N (YM15-N) หรือ YJM13-N (YM13-N); แอนเกอร์ประเภทนี้มีความสามารถในการจอดตัวเองได้ดีเยี่ยม สําหรับการยืดยาว, แจ็คกลางกลางที่ใช้กันทั่วไป.


(2) แอนเกอร์เรียบ
รูปแบบรายละเอียดแสดงออกว่า: BJM15-N (BM15-N) หรือ BJM13-N (BM13-N) (B เป็นตัวอักษรแรกของภาษาจีนพินยินสําหรับแอนเกอร์เรียบ, แสดงความหมายของแอนเกอร์เรียบ);แอนเกอร์เรียบใช้เป็นหลักสําหรับสะพานพื้นผิวแบบกดดันแบบแนวราบ, แผ่นเปลือก, และแกนกล่องความสูงต่ํา รับประกันการกระจายความกดดันที่เท่าเทียมและเหมาะสมในขณะเดียวกันยังลดความหนาของโครงสร้าง



(3) แอนเกอร์ห่อ

(การติดตั้งปลายคง) รุ่นรายละเอียดถูกระบุว่า JYM15-N (YMP15-N) หรือ JYM13-N (YMP13-N);มันเหมาะสําหรับสถานการณ์ที่ความเครียดการออกแบบที่ปลายส่วนประกอบสูงหรือพื้นที่ปลายจํากัด. มันใช้ extrusion. เครื่องใช้ sleeve การสกัดไปยังสาย stranded. มันถูกนําไปจําแนกในคอนกรีตและประกอบตามความต้องการ. หลังจากคอนกรีตได้ตั้งให้ความแข็งแรงที่กําหนด,มันยืด

โพสเทนชั่นแอนเกอร์กับแอนเกอร์หลายหลุมสําหรับ 12.7 / 15.2 / 17.8mm สแตนเลสสายสาย 2









เคล็ดลับของความเครียดก่อนที่กระชับ รอบ Anchorage



(1) เมื่อตัดกระดูกซี่โครงที่มีความเครียดก่อน ใช้เลื่อยล้อเลื่อยแทนการตัดเส้นโค้ง

(2) เมื่อ สาย เหล็ก ถูก ผูก ไว้ ระหว่าง กัน ควร สะดวก สาย ให้ สะดวก ต่อ กัน และ ไม่ ให้ มี ความ สับสนการแกะแน่นที่ถักออกหรือถักขึ้นที่ปลายคงที่ของสายเหล็กต้องถูกประกอบก่อนด้วยแผ่นพ่วงและการเสริมท่อ.

(3) อุปกรณ์และอุปกรณ์ที่ใช้ในการกดดันก่อน ต้องบํารุงรักษาและปรับขนาดอย่างต่อเนื่อง

(4) ก่อนที่เส้นใยที่ถูกกดไว้ก่อน จะต้องนําผลการทดสอบความแข็งแรงและการบดของคอนกรีตมาเสนอเมื่อความแข็งแรงต่อการบดของคอนกรีตตรงกับเกณฑ์การออกแบบและไม่ต่ํากว่า 75% ของเกณฑ์ความแข็งแรงแบบออกแบบ, การดันก่อนสามารถใช้ได้
(5) ก่อน จะ เตรียม เส้น เส้น ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก

(6) เมื่อการติดตั้งแอนเกอร์, แผ่นแอนเกอร์ควรเป็นตรง, คลิมป์ควรจะ tightened, และตําแหน่งของคลิมป์ควรเป็นเรียบร้อย; อย่างไรก็ตาม,คลิมพ์ไม่ควรถูกตีด้วยแรงเกินไป เมื่อกดคลิมพ์ เพื่อหลีกเลี่ยงการทําลายมัน.
